30 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.2 Calibr
ación del palpador digital
2.2 Calibración del palpador digital
Introducción
Hay que calibrar el palpador en los siguientes casos:
„ De la puesta en marcha
„ Rotura del vástago
„ Cambio del vástago
„ Modificación del avance de palpación
„ Irregularidades, como p.ej. calentamiento de la máquina
Durante la calibración el TNC calcula la longitud "activa" del vástago y
el radio "activo" de la bola de palpación. Para la calibración del palpador
3D, se coloca un anillo de ajuste con altura y radio interior conocidos,
sobre la mesa de la máquina.

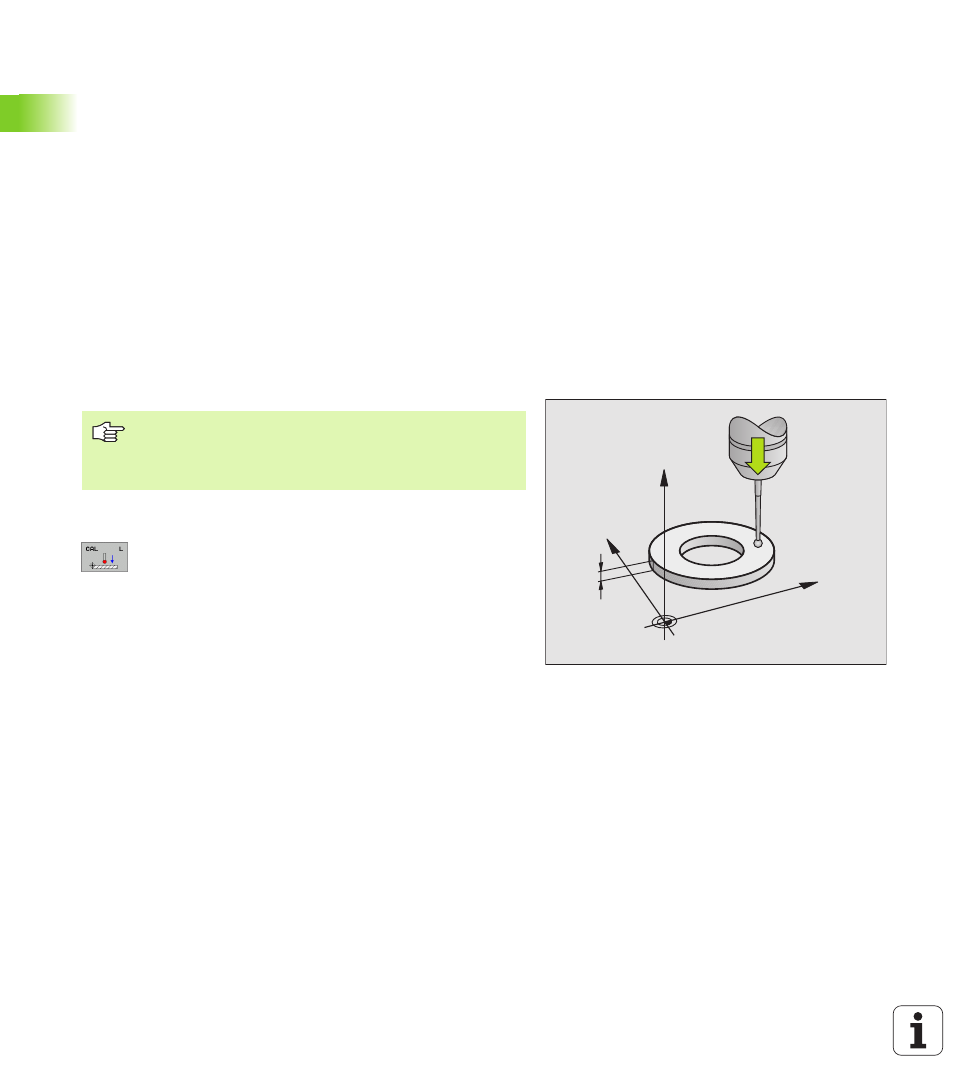

Calibración de la longitud activa
8 Fijar el punto de referencia en el eje del cabezal de tal manera que
para la mesa de la máquina sea válido: Z=0.
8
Seleccionar la función para la calibración de la longitud
del palpador: Pulsar la softkey FUNCION PALPACION
y CAL L. El TNC muestra una ventana del menú con
cuatro casillas de introducción.
8
Introducir el eje de la hta. (tecla del eje)
8 Punto de ref.: Introducir la altura del anillo de ajuste
8 Los puntos del menú radio de la esfera y longitud
activa no precisan ser introducidos
8 Desplazar el palpador sobre la superficie del anillo de
ajuste
8 Si es preciso, modificar la dirección de
desplazamiento: mediante softkey o con los
pulsadores de manual
8 Palpación de la superficie: Pulsar el arranque externo
START
5
Y
X
Z
La longitud activa del palpador se refiere siempre al punto
de referencia de la herramienta. Por regla general, el
fabricante de la máquina sitúa el punto de referencia de la
herramienta sobre la base del cabezal.
