3.3 Medición aut
omática de piezas
8

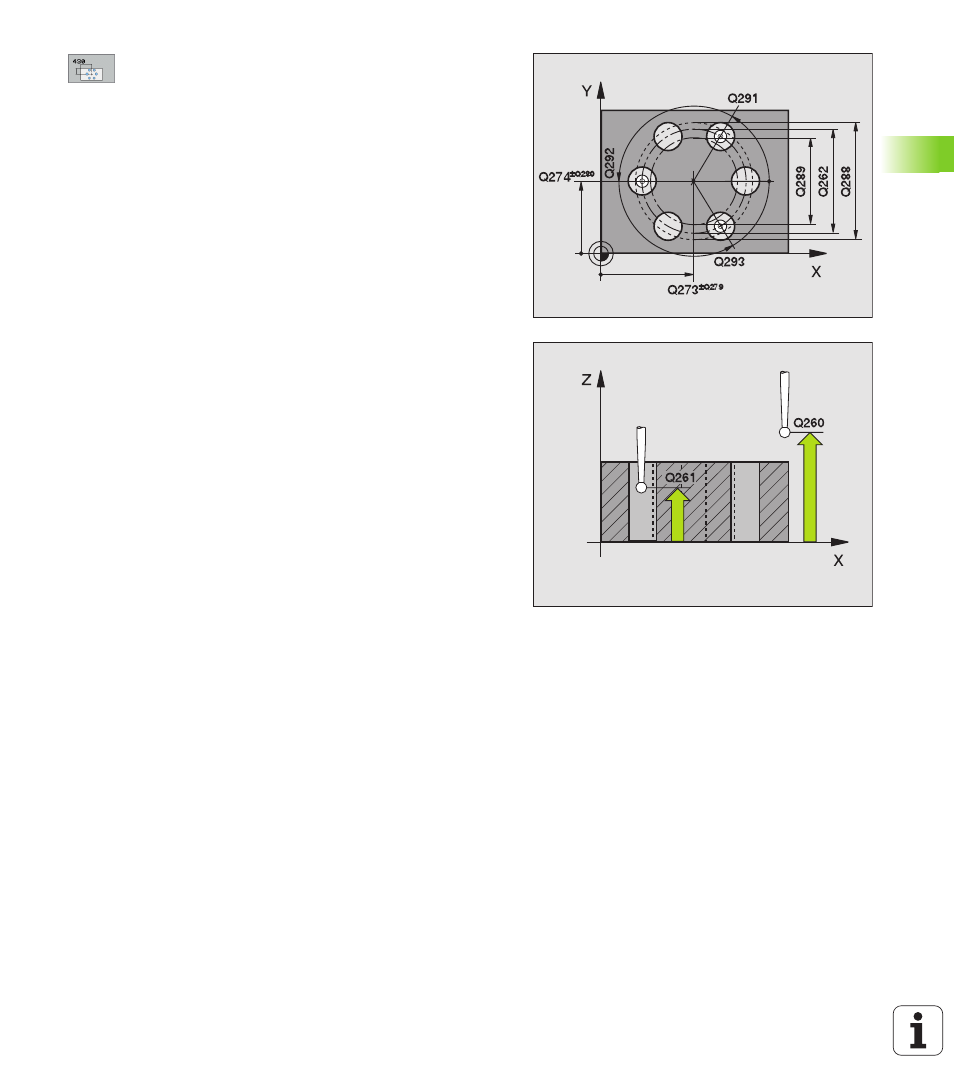

Centro 1er eje
Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado
8
Centro 2º eje
Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje auxiliar del
plano de mecanizado
8
Diámetro nominal
Q262: Introducir el diámetro del
círculo de taladros
8
Angulo 1er taladro
Q291 (valor absoluto): Angulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado
8
Angulo 2º taladro
Q292 (valor absoluto): Angulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado
8
Angulo 3er taladro
Q293 (valor absoluto): Angulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado
8
Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8
Cota máxima
Q288: máximo diámetro admisible para el
círculo de taladros
8
Cota mínima
Q289: mínimo diámetro admisible para el
círculo de taladros
8
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
8
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado
