HEIDENHAIN iTNC 530 51
3.1 Medición aut
o
mática de la posición inclinada de la pieza

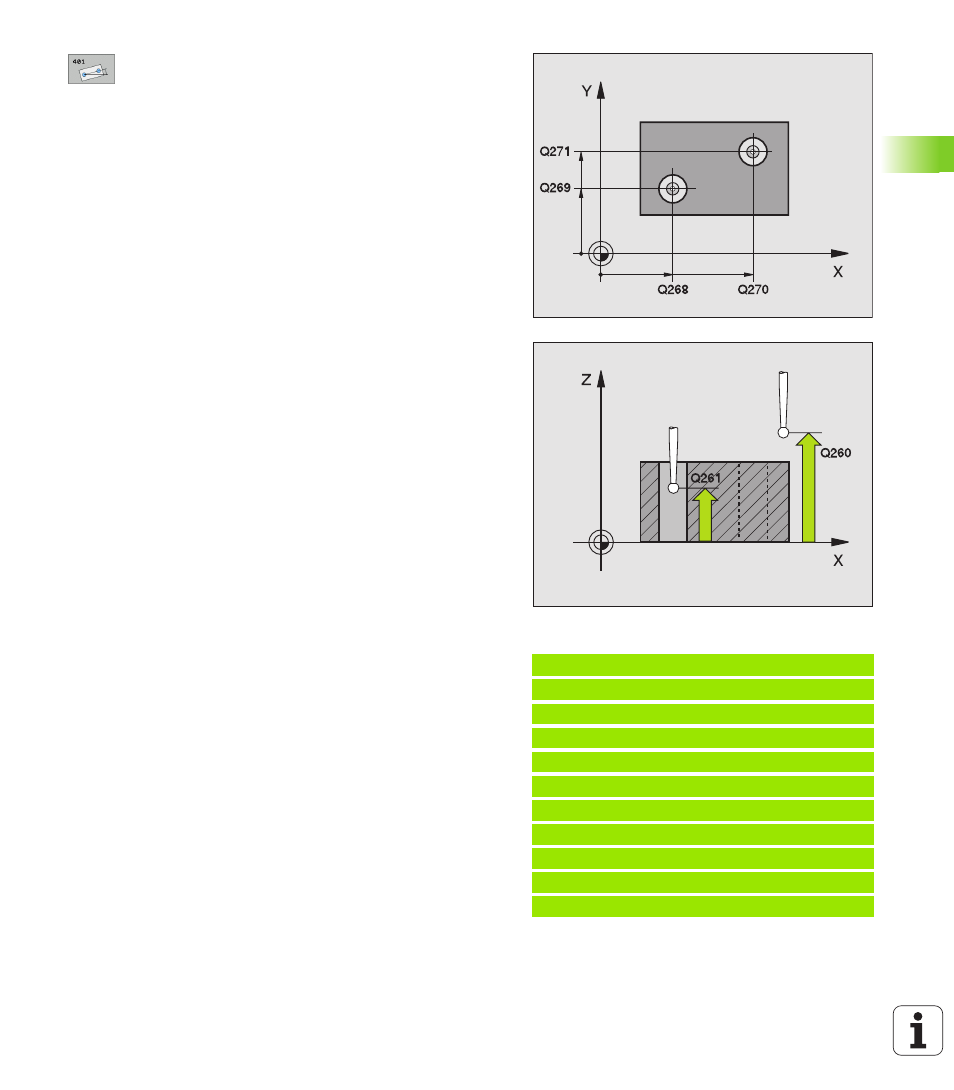

8 1er taladro: Centro 1er eje
Q268 (valor absoluto):
Punto central del primer taladro en el eje principal del
plano de mecanizado
8 1er taladro: Centro del 2º eje Q269 (valor
absoluto): Punto central del primer taladro en el eje
auxiliar del plano de mecanizado
8 2º taladro: Centro 1er eje Q270 (valor absoluto):
Punto central del segundo taladro en el eje principal
del plano de mecanizado
8 2ª taladro: Centro 2º eje Q271 (valor absoluto):
Punto central del segundo taladro en el eje auxiliar del
plano de mecanizado
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Preajuste del giro básico
Q307 (valor absoluto):
Introducir el ángulo de la recta de referencia cuando
la posición inclinada a medir no debe referirse al eje
principal, sino a cualquier recta. Entonces el TNC
calcula para el giro básico la diferencia entre el valor
medido y el ángulo de las rectas de referencia.
8 Número de preset en la tabla
Q305: Indicar el
número en la tabla de presets, donde el TNC debe
memorizar el giro básico calculado. Al introducir
Q305=0, el TNC coloca el giro básico calculado en el
menú ROT del modo de funcionamiento Manual
8 Giro básico/Alineación
Q402: Determinar, si el TNC
debe fijar la inclinación calculada como giro básico, o
si debe alinearla mediante giro de la mesa giratoria:
0 : Fijar giro básico
1 : Ejecutar giro de la mesa giratoria
8 Poner a cero tras la alineación
Q337: Determinar,
si el TNC debe poner a cero la visualización del eje
giratorio alineado:
0 : No poner a cero la visualización del eje giratorio tras
la alineación
1 : Poner a cero la visualización del eje giratorio tras la
alineación
Ejemplo: Frases NC
5 TCH PROBE 401 ROT 2 TALADROS
Q268=-37 ;1ER CENTRO 1ER EJE
Q269=+12 ;1ER CENTRO 2º EJE
Q270=+75 ;2º CENTRO 1ER EJE
Q271=+20 ;2º CENTRO 2º EJE
Q261=-5 ;ALTURA MEDICIÓN
Q260=+20 ;ALTURA SEGURIDAD
Q307=0 ;GIRO BÁSICO PREINST.
Q305=0 ;Nº EN TABLA
Q402=0 ;ALINEACIÓN
Q337=0 ;FIJAR A CERO
