3.1 Medición aut
o
mática de la posición inclinada de la pieza
Rasgos comúnes de los ciclos de palpación para
registrar la inclinación de la pieza

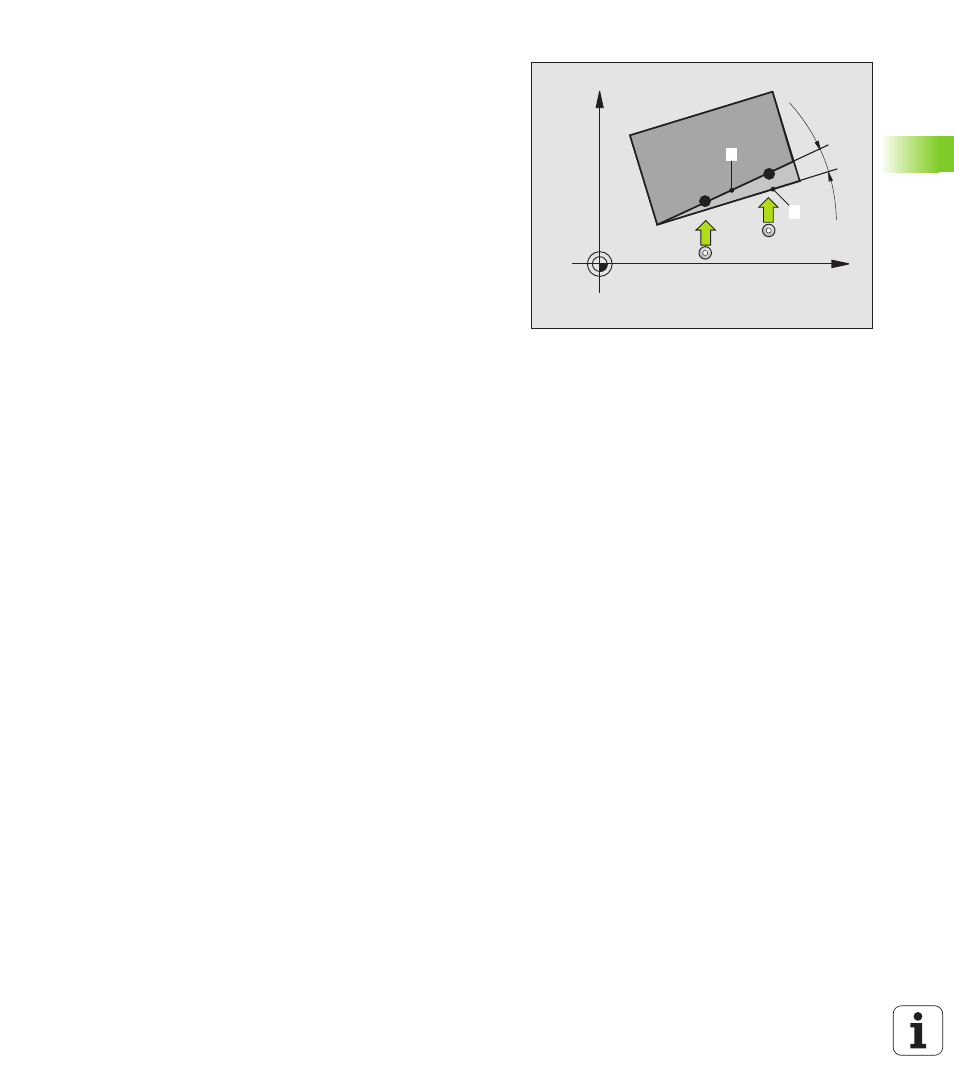

En los ciclos 400, 401 y 402 se puede determinar mediante el
parámetro Q307 Ajuste previo de un giro básico si el resultado de
la medición debe corregirse según un ángulo conocido α(véase la
figura de la derecha). De este modo puede medirse el giro básico en
cualquier recta 1 de la pieza y establecer la referencia a la dirección 0°
real 2 .
X
Y
a 1
2
