HEIDENHAIN iTNC 530

103

3.2 Cálculo aut

o

mático de los punt

os de r

ef

er

encia

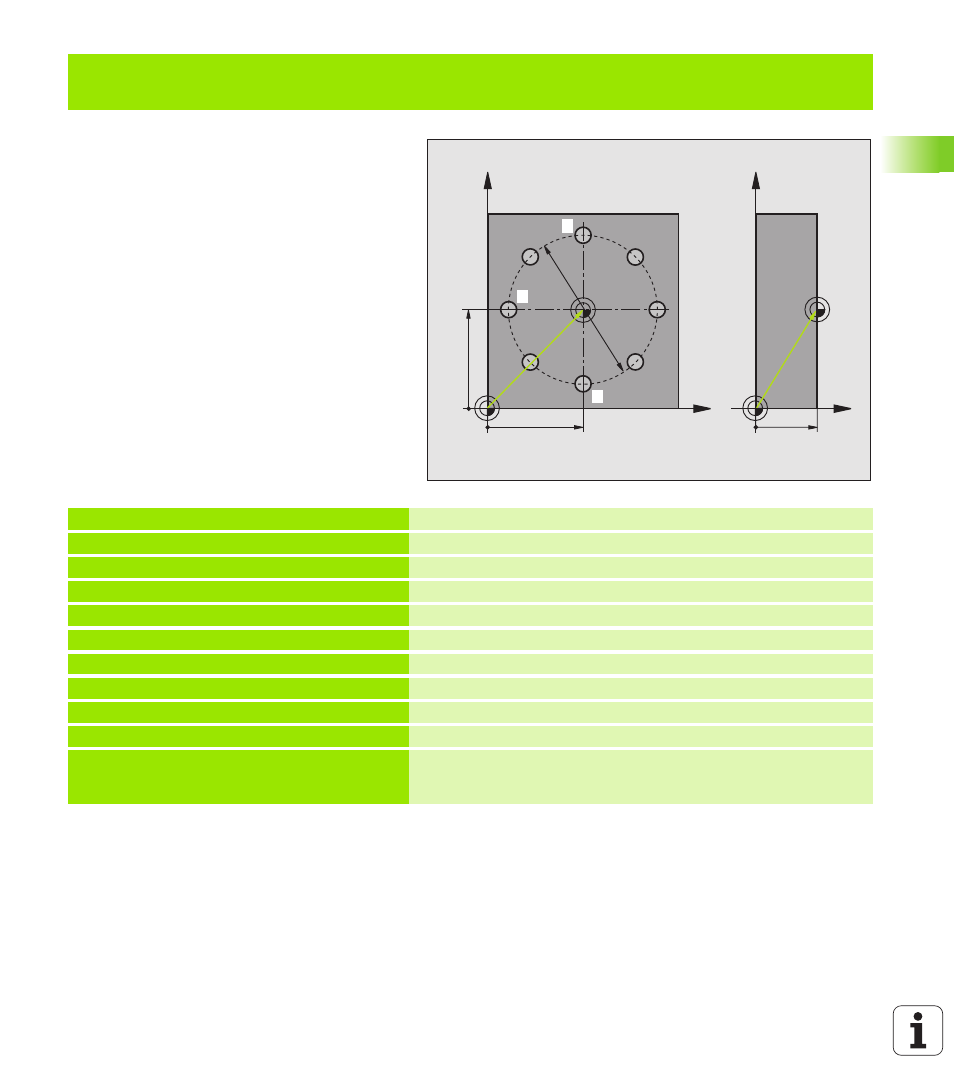

Ejemplo: Fijar el punto de ref. en la superficie de la pieza y en el centro del círculo de
taladros

El punto central de círculo de taladros se escribe

para un empleo posterior en una tabla preset.

0 BEGIN PGM CYC416 MM

1 TOOL CALL 0 Z

Llamar herramienta 0 para fijar el eje de palpador

2 TCH PROBE 417 PTOREF EJE TS

Definición de ciclo para fijar el punto de referencia en el eje de palpador

Q263=+7,5

;1ER PUNTO 1ER EJE

Punto de palpación: Coordenada X

Q264=+7,5

;1ER PUNTO DEL 2º EJE

Punto de palpación: Coordenada Y

Q294=+25

;1ER PUNTO DEL 3ER EJE

Punto de palpación: Coordenada Z

Q320=0

;DIST.-SEGURIDAD

Distancia de seguridad añadida al MP6140

Q260=+50

;ALTURA SEGURIDAD

Altura a la que el eje de palpación puede desplazarse sin colisión

Q305=1

;Nº EN TABLA

Escribir coordenada Z en fila 1

Q333=+0

;PUNTO REFERENCIA

Fijar eje del palpador 0

Q303=+1

;ENTREGA VALOR MEDICIÓN

Guardar en la tabla de presets PRESET.PR el punto de referencia

calculado respecto al sistema de coordenadas fijado en la máquina

(sistema REF).

X

Y

35

35

50

Z

Y

20

1

2

3
