128 3 Ciclos de palpación para la verificación automática de piezas
3.3 Medición aut
omática de piezas

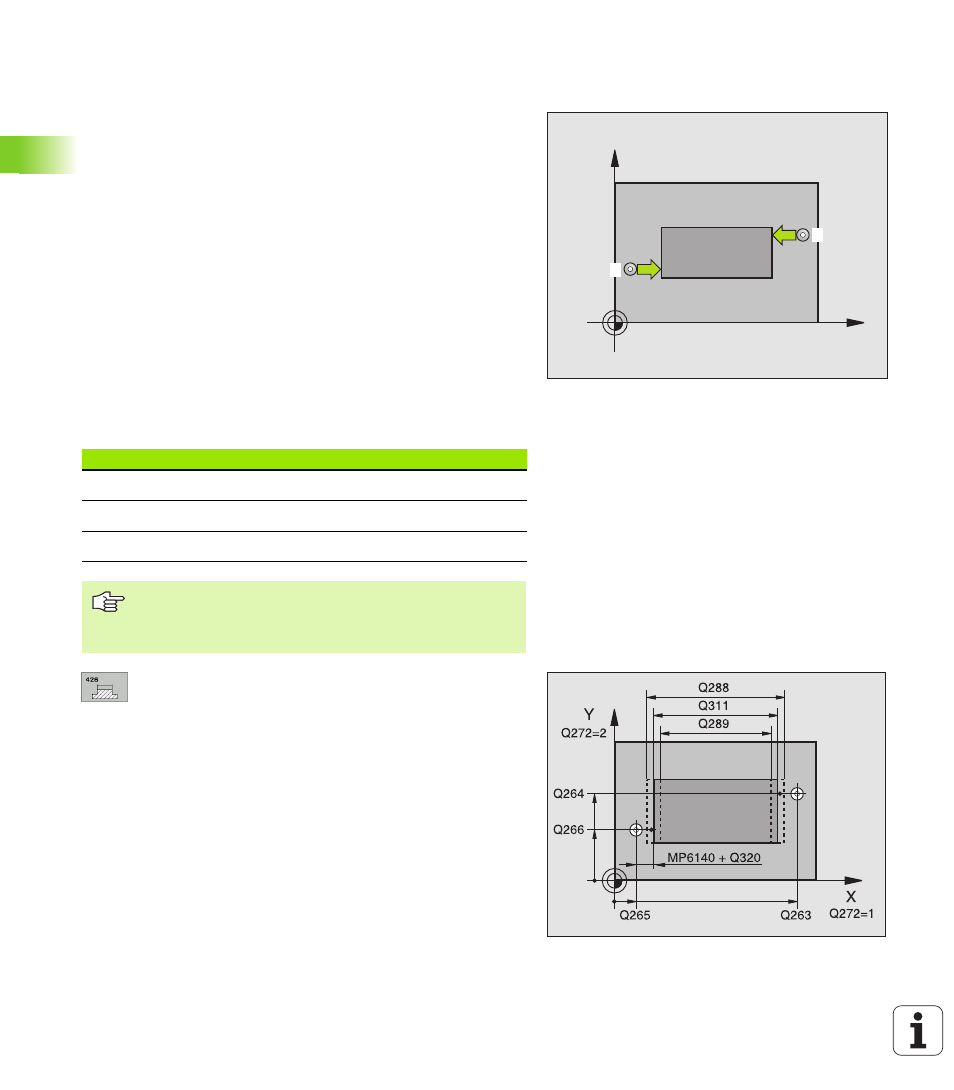

MEDIR EXTERIOR ISLA (ciclo de palpación 426,
DIN/ISO: G426)
El ciclo de palpación 426 determina la posición y el ancho de un alma.
Si se definen los valores de tolerancia correspondientes en el ciclo, el
TNC lleva a cabo una comparación entre valor nominal y valor real y
memoriza la variación en los parámetros de sistema.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el punto
de palpación 1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360). 1. Palpación siempre en la
dirección negativa del eje programado
3 Después el palpador se desplaza al siguiente punto de palpación y
ejecuta el segundo proceso de palpación
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
8 1er. punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
8 1er. punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado
8 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
8 2º punto de medición del 2º eje Q266 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje auxiliar del plano de mecanizado
X
Y
1
2
Número de parámetro Significado
Q156 Valor real longitud medida
Q157 Eje central posición valor real
Q166 Desviación de la longitud medida
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
