78
Phoenix Software V9.76.0 Manual del operador 806403
4 – Disponer las piezas

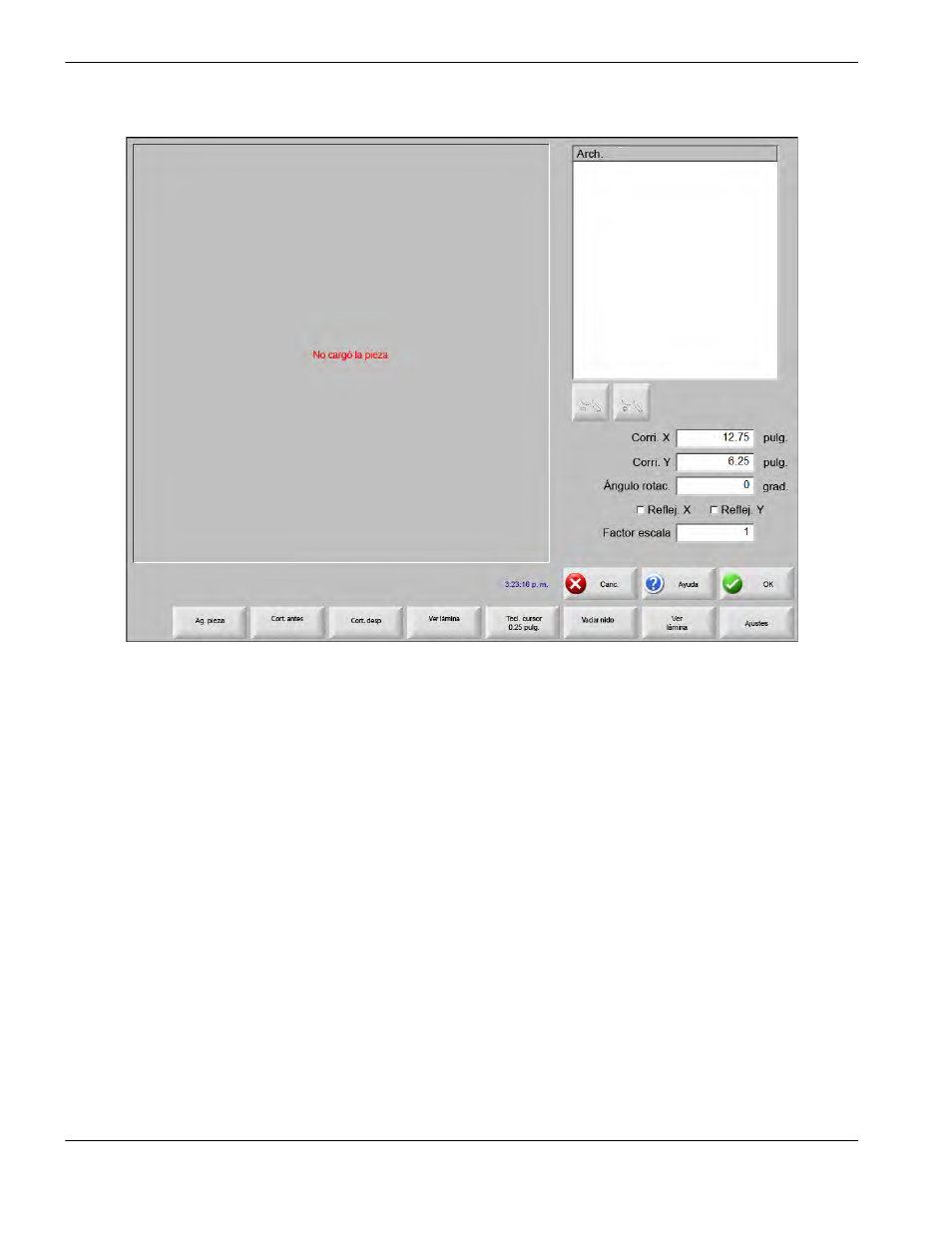

Las piezas se mostrarán en la placa seleccionada a medida que se vayan agregando, preparadas para colocación definitiva.
En esta pantalla es posible orientar, cambiar el tamaño a escala y mover la pieza a su posición definitiva. Para ello se va a
la lista de piezas Nester y se resalta el nombre del archivo. Después, se selecciona el campo para manualmente
desplazar, rotar, reflejar y cambiar a escala la pieza.
Para posicionar la pieza seleccionada, use las teclas manuales de dirección. La vista principal se perfilará con un borde
azul pronunciado para indicar que las teclas de cursor están habilitadas. Para mover la pieza al lugar deseado de la placa
se oprimen las teclas de cursor. Cada vez que se use una tecla, la pieza seleccionada avanzará en el sentido de la flecha
a la distancia indicada por el incremento establecido con la tecla programable Tecl. Cur. (teclas de cursor). Utilice Tecl.
cur. (distancia), las teclas de cursor y los botones Zoom del campo vista con el objetivo de colocar la pieza exactamente
como la quiere.
Agregue más piezas al nido de la misma manera descrita anteriormente. Para construir el nido a la medida, puede decidir
quitar o agregar piezas a la lista y cambiar el orden en que se cortarán con las teclas programables que se muestran.
Cuando termine, oprima OK para volver a la pantalla Corte y comenzar el corte del nido. En este momento, el nido de
piezas se guarda como archivo temporal hasta que se cargue otra pieza.
Guardar un nido
En la pantalla Principal, oprima la tecla programable Arch. (archivos) y, a continuación, Guar. en disco. La pieza se puede
guardar en el CNC en una carpeta del disco duro o en una memoria flash extraíble USB. El archivo de piezas anidadas
puede guardarse como nido o como pieza. Si lo guarda como nido usando la función Guar. c/ arch. Nester (guardar
como archivo Nester), se creará un archivo mayor que permitirá hacer modificaciones posteriores al nido en Nester. Las
piezas anidadas guardadas como archivo de pieza no se pueden modificar.
