8 – Controles de altura de la antorcha

Watch Window

Se puede ajustar Watch Window para monitorear el control de altura de la antorcha.

Sensor THC

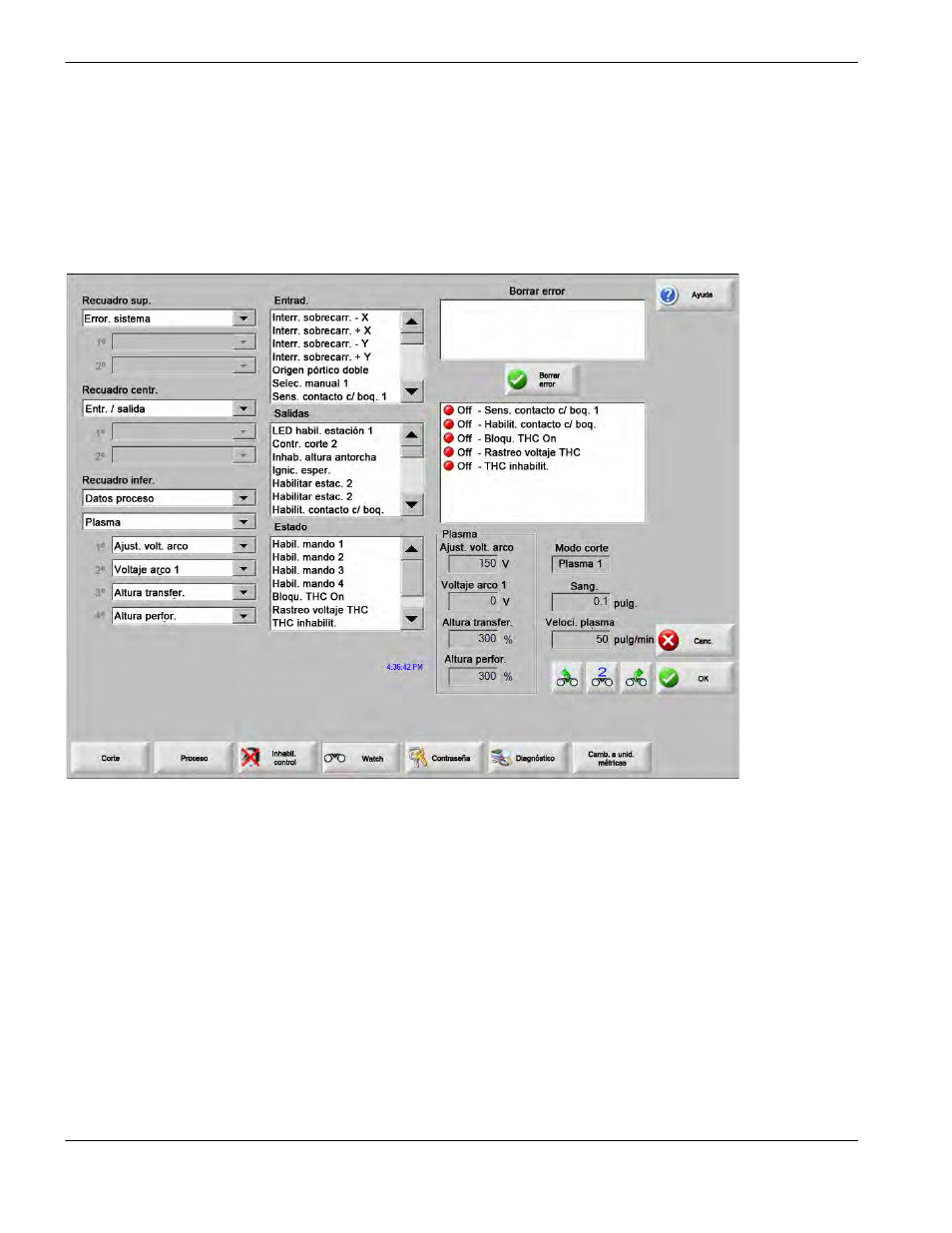

Abajo se muestra un ejemplo de Watch Window en el caso del Sensor THC.

Para ajustar este Watch Window:

1. Elija Ajustes > Watch.

2. Seleccione Error. sistema en el cuadro desplegable del recuadro superior (Recuadro sup.).

3. Elija Entr./salida en la lista desplegable del recuadro central (Recuadro centr.). Debajo de las listas Entrad. (entradas)

y Salidas aparecerá la lista Estado. Seleccione los siguientes indicadores de estado en dicha lista:

Bloqu. THC On (bloqueo del THC en On): este indicador de estado se pone en On al usarse los modos Muestreo

voltaje arco o Ajust. volt. arco (ajuste voltaje del arco), cuando el control de altura de la antorcha está
leyendo y transmitiendo el voltaje del arco al CNC.

Rastreo voltaje THC: este indicador de estado se pone en On conforme el control de altura de la antorcha ajusta la

altura de corte a base del voltaje del arco.
