Phoenix Software V9.76.0 Manual del operador 806403

3 – Cargar piezas

Archivos DXF sin formato

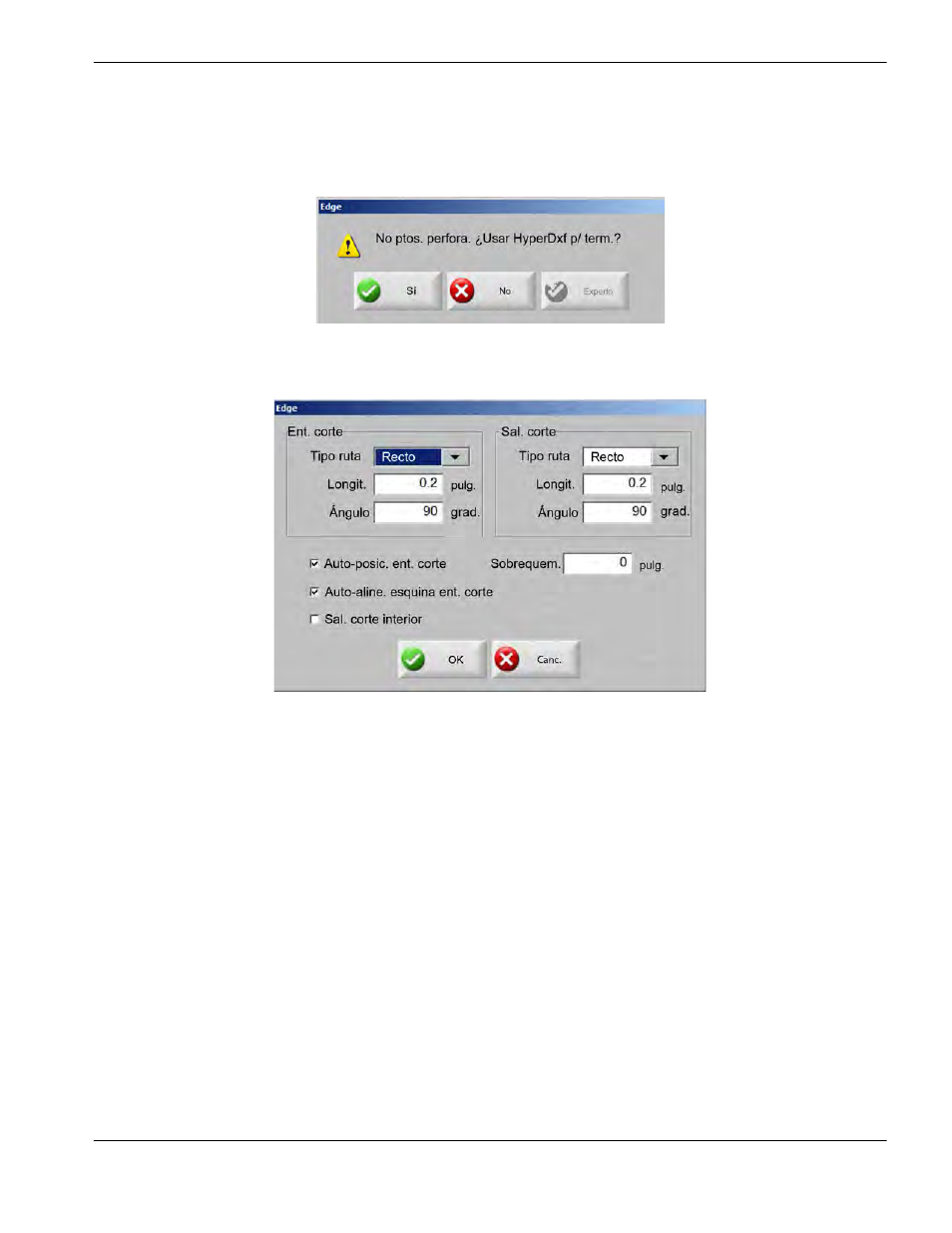

Si el CNC no detecta ninguna información de perforación en el archivo DXF, tiene la opción de usar el utilitario de
traducción HyperDXF para importar el archivo y agregar la información de entrada de corte y trayectoria de salida.

Si selecciona Sí, se abre un cuadro de diálogo de configuración con los campos para definir el formato de entrada de
corte y trayectoria de salida.

Ent. corte y Sal. corte En el cuadro Tipo ruta seleccione una entrada de corte o trayectoria de salida Recta o Curva.

Longit. y Radio Entrar el valor de la longitud o radio de entrada de corte o trayectoria de salida.

Ángulo Entrar el ángulo, en grados, de la entrada de corte o trayectoria de salida.

Auto-posic. ent. corte Si esta casilla de verificación está marcada, el software trata de encontrar una esquina

adecuada para la entrada de corte.

Auto-aline. esquina ent. corte Si esta casilla de verificación está marcada, el software trata de encontrar una esquina

adecuada para la entrada de corte.
