4 – Disponer las piezas

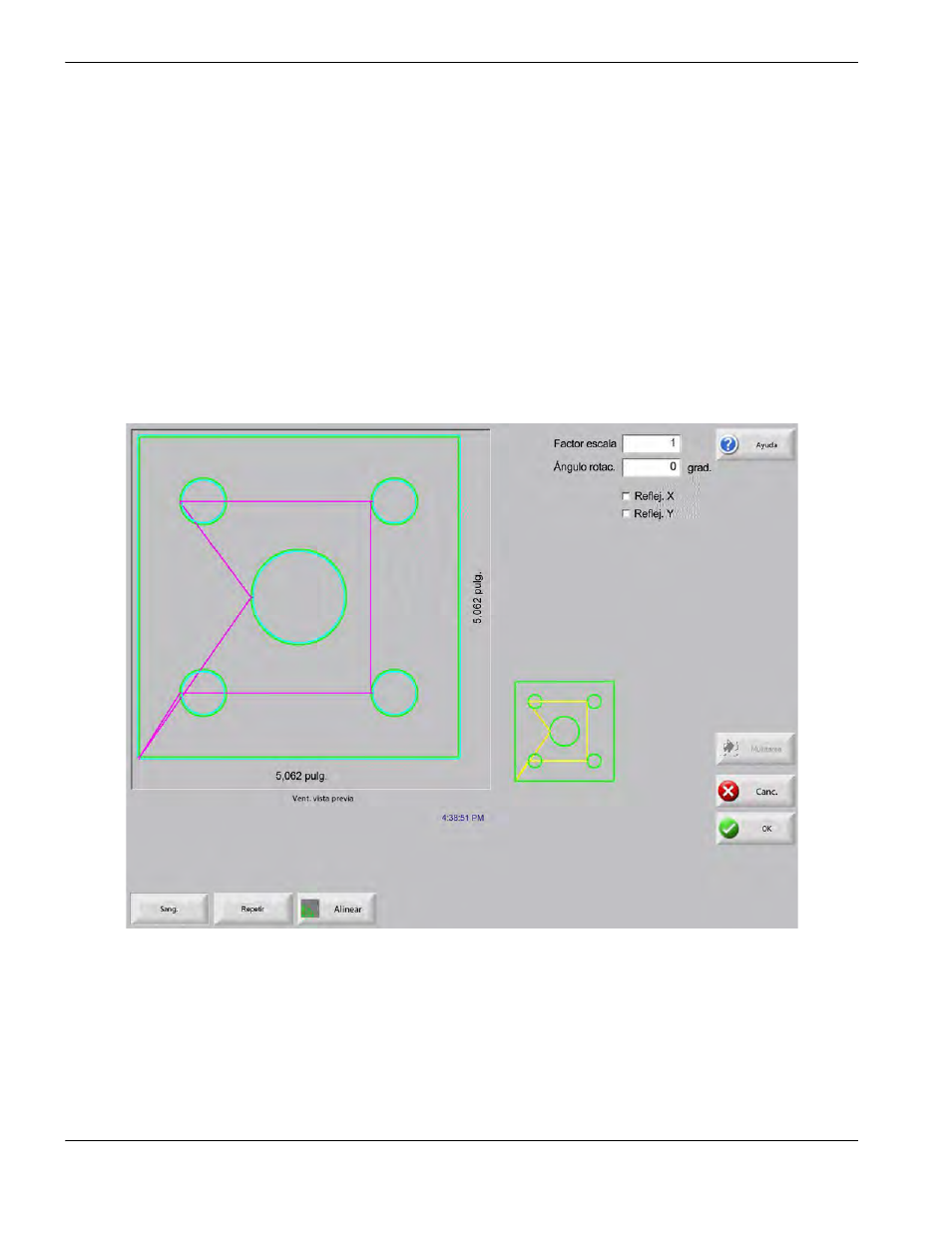

Factor escala Posibilita al operador cambiar a escala el tamaño de la pieza en memoria usando un factor programado.

Después de entrar un nuevo factor de escala, la pieza se vuelve a dibujar y se muestran sus dimensiones
generales. El factor escala debe ser mayor que cero.

Ángulo rotac. Permite al operador rotar la pieza en memoria usando un valor programado. Después de entrar un nuevo

ángulo de rotación, la pieza nueva se muestra en la ventana vista previa. El ángulo de rotación puede ser
cualquier ángulo positivo o negativo.

Reflej. X/Reflej. Y Estas casillas de verificación pondrán las coordenadas X, Y negativas. El resultado será una imagen

especular de la pieza en memoria.

Con el teclado: Oprima la tecla Sigte. (siguiente) o Intro para conmutar los campos X e Y. Con el cursor
encima la casilla de verificación, oprima la tecla Espacio para marcar el campo resaltado.

Sang. Oprima la tecla programable Sang. (sangría) para mostrar la ruta de sangría en azul claro. Esto lo ayudará a ver la

ruta de sangría antes del corte. Oprima de nuevo el botón para poner Off los gráficos de sangría de la pieza.
