Phoenix Software V9.76.0 Manual del operador 806403 71
4 – Disponer las piezas

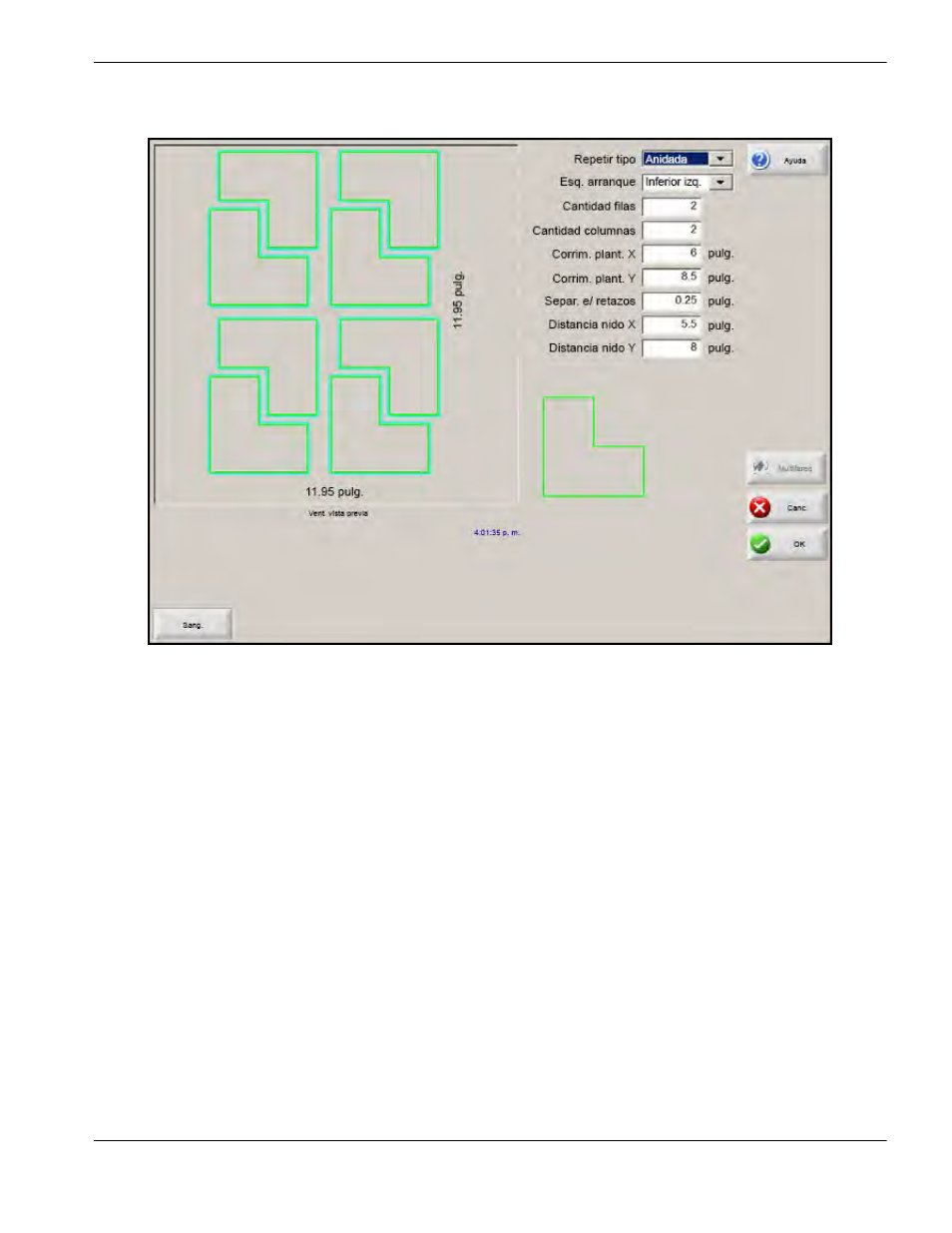

Repetición anidada
Corrim. plant. X/Corrim. plant. Y Calcula automáticamente la separación mínima obligatoria entre las piezas a repetir.
La separación está basada en las cotas de la pieza (incluyendo entrada de corte y trayectoria de salida), el
valor de sangría y la separación en retazos. Esta separación calculada permite repetir la pieza
sin superposiciones.
Se puede usar este valor previamente calculado o seleccionar manualmente nuevos valores. Si entra nuevos
valores de corrimiento de plantilla, Phoenix la dibuja automáticamente con los nuevos valores.
Distancia nido X/Distancia nido Y Calcula automáticamente la separación mínima obligatoria entre las piezas
anidadas. La separación está basada en las cotas de la pieza (incluyendo entrada de corte y trayectoria de
salida), el valor de sangría y la separación en retazos. Esta separación calculada permite repetir la pieza
sin superposiciones.
Se puede optar por usar este valor previamente calculado o seleccionar manualmente nuevos valores. A
medida que se entren los nuevos valores de corrimiento, el CNC dibuja automáticamente la nueva plantilla
anidada con estos valores.
Consejo: si cambia manualmente estos valores, empiece por un nido simple (1 columna, 1 fila) y haga los
ajustes basándose en la pantalla. La plantilla en la ventana vista previa cambiará a medida que cambie los
valores. Cuando la distancia nido sea la deseada, aumente el tamaño del nido a 2 columnas, 2 filas y, a
continuación, ajuste nuevamente los corrimientos X e Y de la plantilla. Al tener la separación entre nidos
deseada, aumente el tamaño del nido al máximo que permita la placa.
