3 – Cargar piezas
Arch. Lista todos los archivos a cargar de la carpeta que pueden copiarse a la computadora host. Para quitar un archivo,
haga doble clic sobre él en la pantalla táctil.
Con el teclado: Para desplazarse por los distintos archivos, use las teclas ↑, ↓, Page Up (Re Pág) y Page
Down (Av Pág). Para quitar un archivo, use la tecla
- . Para seleccionar varios archivos a cargar, resalte el
primero de ellos, oprima la tecla de mayúsculas y, sin soltarla, use las teclas
↑ y ↓ para resaltar el resto de
los archivos.
Nomb. arch. local El nombre del archivo local que se cargará en la computadora host.
Vist. previa. Si marca esta casilla, podrá ver el archivo seleccionado en la ventana vista previa.
Con el teclado: Para marcar o desmarcar la casilla de verificación, oprima la tecla Espacio del teclado
cuando el foco esté en Vist. previa (vista previa).
Importar archivos DXF
Los CNC Hypertherm ofrecen dos tipos de importación automática de archivos DXF. La primera función DXF da al
diseñador CAD la posibilidad de preparar un archivo DXF que incluya la posición, orden y sentido de las perforaciones.
Al cargar este archivo, el CNC lo traduce al código EIA del programa de pieza.
El segundo tipo de archivo DXF es una función de importación completamente automática que permite al operador
seleccionar el tipo y longitud de ruta. El software Auto DXF del CNC coloca automáticamente la entrada de corte y la
trayectoria de salida sobre la base de las elecciones del operador y genera un programa de pieza en código EIA listo
para que el CNC lo use.
Para cargar un archivo DXF, abra Arch. (archivos), Cargar de disco y seleccione la localización de la fuente y el archivo.
Notas:
 Para que se puedan cargar los archivos DXF en el CNC, hay que entrar la extensión de archivo DXF en la pantalla
Ajustes > Contraseña > Ajustes especiales.

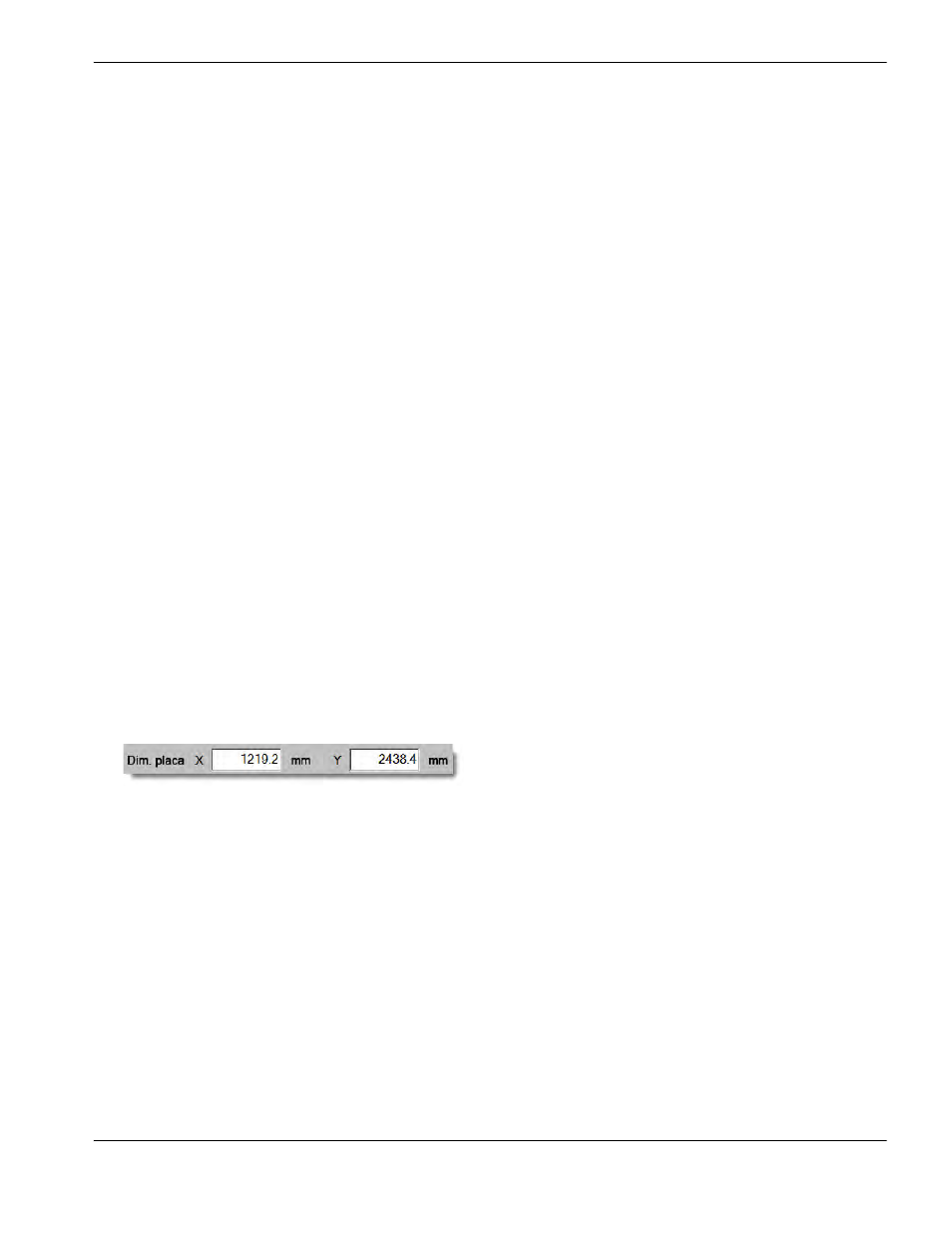

 Verificar el tamaño de placa del trabajo en la pantalla Ajustes > Corte:
A continuación, comprobar la distancia que hay del origen pieza a la geometría de la pieza en el archivo DXF. Es un
requisito del CNC que la ubicación de la geometría de la pieza con respecto al origen pieza sea menor que las cotas
del tamaño de placa.
 Al traducir un archivo DXF, el CNC guarda el archivo de texto EIA resultante en el mismo lugar que el archivo DXF
fuente. Si va a recuperar los archivos DXF de un lugar de la red, el CNC debe tener derechos de lectura y escritura
en dicha ubicación. Asegúrese de que el CNC pueda escribir en dicho lugar de la red o transfiera al CNC cualquier
archivo DXF que prevea que este último deba traducir para evitar hacer la traducción de los DXF en ubicaciones de red.
