Phoenix Software V9.76.0 Manual del operador 806403

177

7 – Procesos y tablas de corte

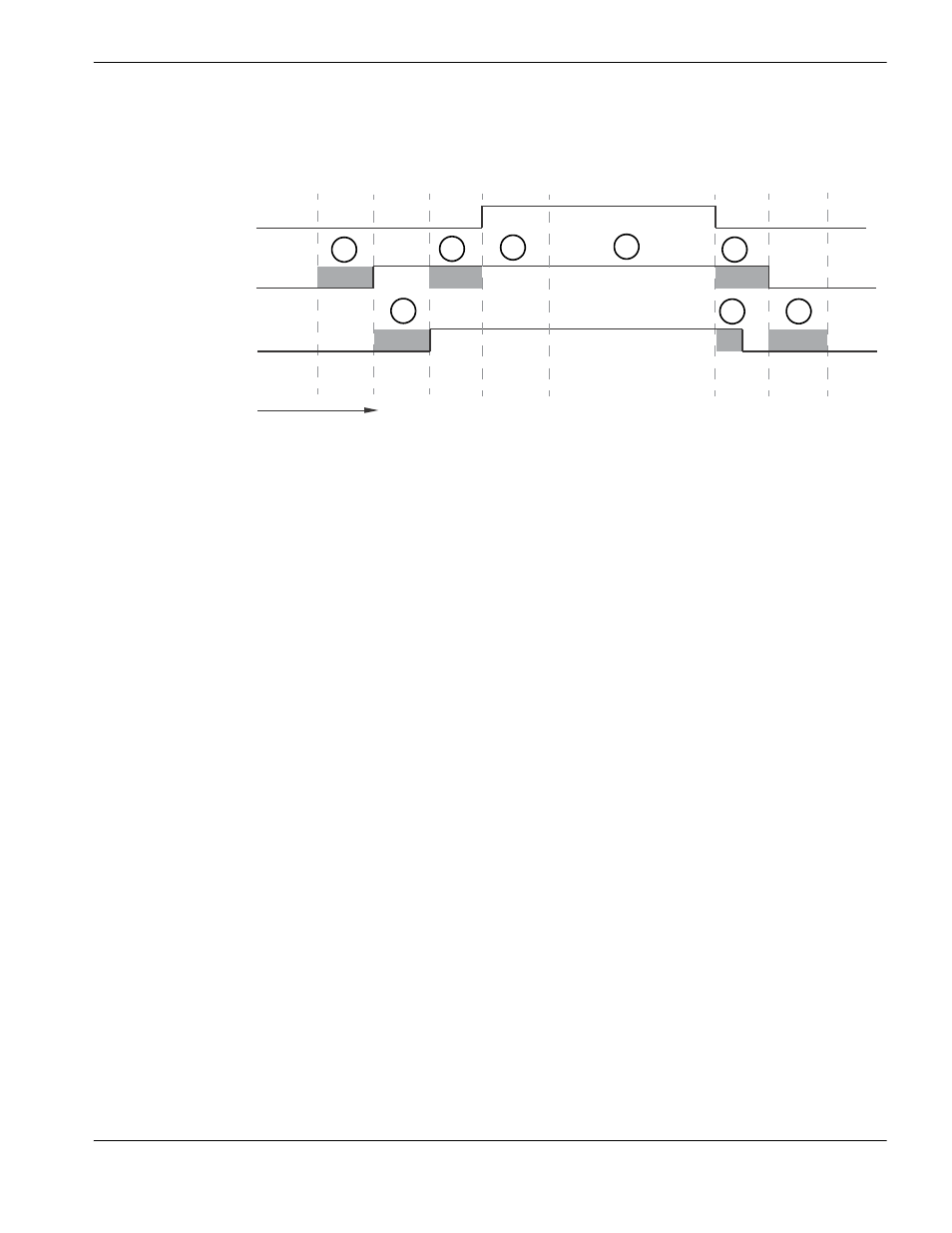

El gráfico de tiempo a continuación muestra la relación de los relojes de las salidas Cont. corte (control de corte) (la que
activa el flujo de agua) y Control abrasivo (la que activa el abrasivo).

M07

M08

Salida control de corte

(agua On)

Salida control de abrasivo

(abrasivo On)

Tiempo

1

2

3

4

5

6

7

8

Avance máquina

1

Tiempo para bajar

2

Duración del retardo abrasivo On (+)

3

Duración del retraso de movimiento perforación

4

Tiempo de perforación (asignado en tabla de corte)

5

Avance de corte

6

Retardo de agua Off (+) (se ejecuta al mismo
tiempo que retardo de abrasivo Off)

7

Retardo de abrasivo Off (+)

8

Tiempo para subir
