Phoenix Software V9.76.0 Manual del operador 806403

115

5 – Cortar piezas

Consejos de corte en bisel

El corte por plasma de ángulos de bisel necesita un software CAM y parámetros de proceso especializados, así como un
postprocesador para el CNC Hypertherm. En algunos casos, el corte de piezas según especificaciones puede que lleve varias
iteraciones. Use la siguiente información para identificar y resolver los problemas de calidad de corte de ángulos de bisel.

Tipos de cortes en bisel

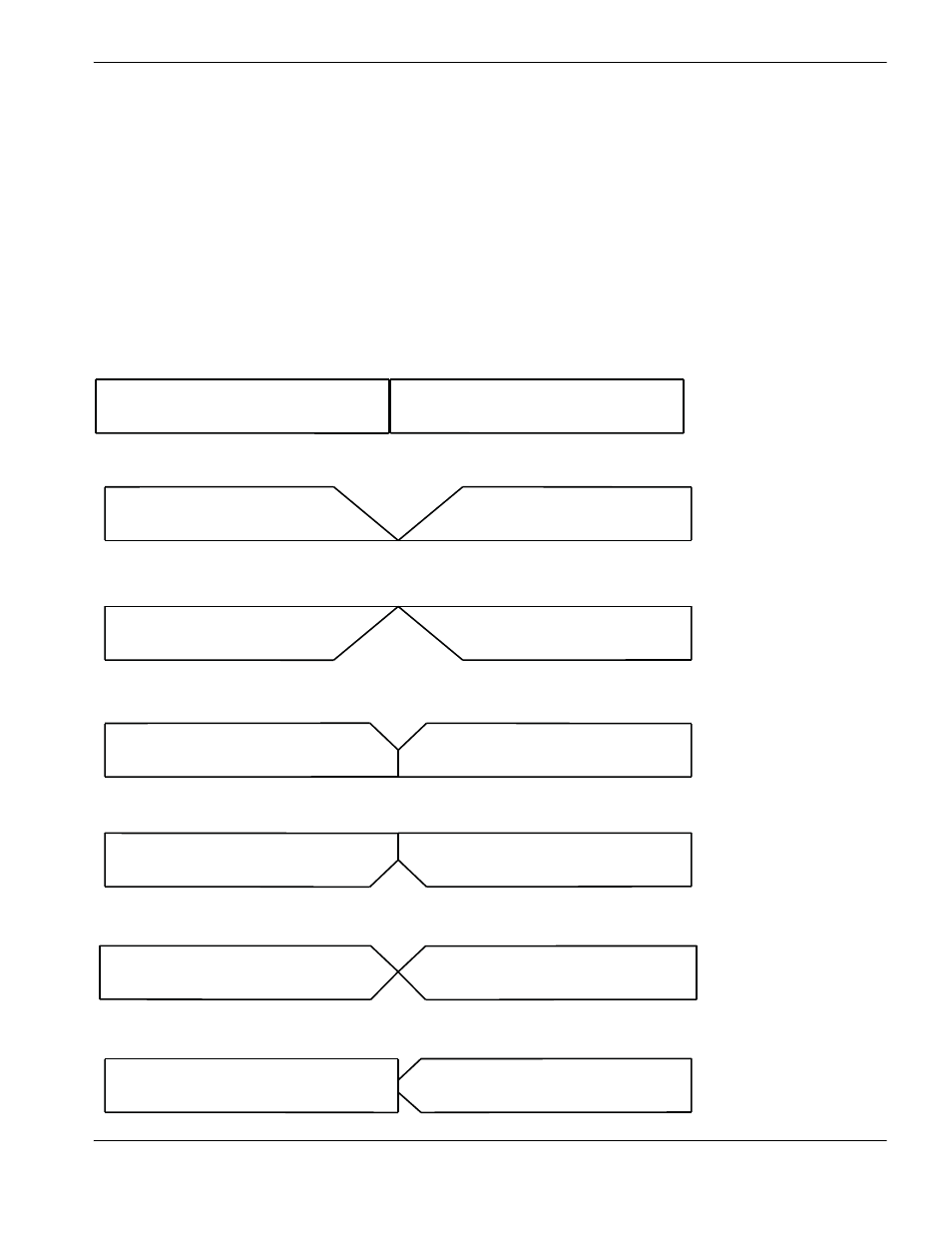

El corte en bisel por plasma comprende seis tipos de corte diferentes. A continuación una vista lateral de cada uno de
ellos con otra pieza de corte en bisel. Los cortes rectos verticales se conocen como cortes I. Consulte su software CAM
para información de la programación de estos cortes.

Corte I

Corte en V

Corte en A

Corte de copa (Y) superior

Corte de copa (Y) inferior

Corte en X

Corte en K
