Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
B. Conjunto de placas estándar + placa opcional
DDC o placa opcional FF
Este módulo de control incluye el conjunto de placas estándar y
la placa DDC (#8-9). Si su MX está configurado con un conjunto
de placas estándar + una placa DDC y se ha detectado un prob-
lema relacionado únicamente con la placa DDC, quite el tornillo
(#8-5) para extraer la placa DDC (#8-9). Devuelva la placa DDC
utilizando el procedimiento RMA. Si no se ha logrado determinar
que el problema esté relacionado únicamente con la placa DDC,
devuelva el conjunto de placas estándar junto con la placa DCC
intacta en el módulo de control. Devuelva el módulo de control
completo utilizando el procedimiento RMA tal como se detalla en
la Sección 2.6.2.
C. Conjunto de placas estándar + placa de
I/O (entrada/ salida) opcional
Este módulo de control incluye el conjunto de placas estándar y
la placa de I/O (entrada/salida) (#8-10). Si su MX está
configurado con un conjunto de placas estándar + placa de I/O
(entrada/salida), devuelva el módulo de control completo
utilizando el procedimiento de RMA que se detalla en la Sección
2.6.2.
D. Standard board set + DDC & I/O option
Este módulo de control incluye el conjunto de placas estándar,
más placa DDC (#8-9) y placa de I/O (entrada/salida) (#8-10)
opcionales. Si su MX está configurado con un conjunto de
placas estándar + placa DDC y placa de I/O (entrada/salida) y
se ha detectado un problema relacionado únicamente con la
placa DDC, quite el tornillo (#8-5) para extraer la placa DDC
(#8-9). Devuelva la placa DDC utilizando el procedimiento
RMA. Si no se ha logrado determinar que el problema esté
relacionado únicamente con la placa DDC, devuelva el conjunto
de placas estándar junto con la placa DCC y la placa de I/O
(entrada salida) intactas en el módulo de control. Devuelva el
módulo de control completo utilizando el procedimiento RMA
tal como se detalla en la Sección 2.6.2.
5-13
Flow Control Division
Limitorque Actuation Systems
8- 3
8- 4
8-10
8-24
8-26
8- 5
(Placa de
alimentación)
(Placa del
procesador
principal)
Placa del ACP
(montada dentro
de la cubierta del ACP)
(El cable cinta
se muestra
conectado a
las placas)
8-3
8-4
8-9 8-10
8-24
8-26
8-5
(Placa de
alimentación)
Placa del
procesador
principal)
(Placa de
I/O -entrada/
salida- opcional)
Placa del ACP
(montada dentro
de la cubierta del ACP)
(El cable cinta
se muestra
conectado a
las placas)
(Placa
DDC o
placa FF
opcionales)
8-3
8-4
8-9
8-24
8-26
8-5
(Placa de
alimentaciÛn)
(Placa del
procesador
principal)
(Placa DDC o
placa FF
opcionales)

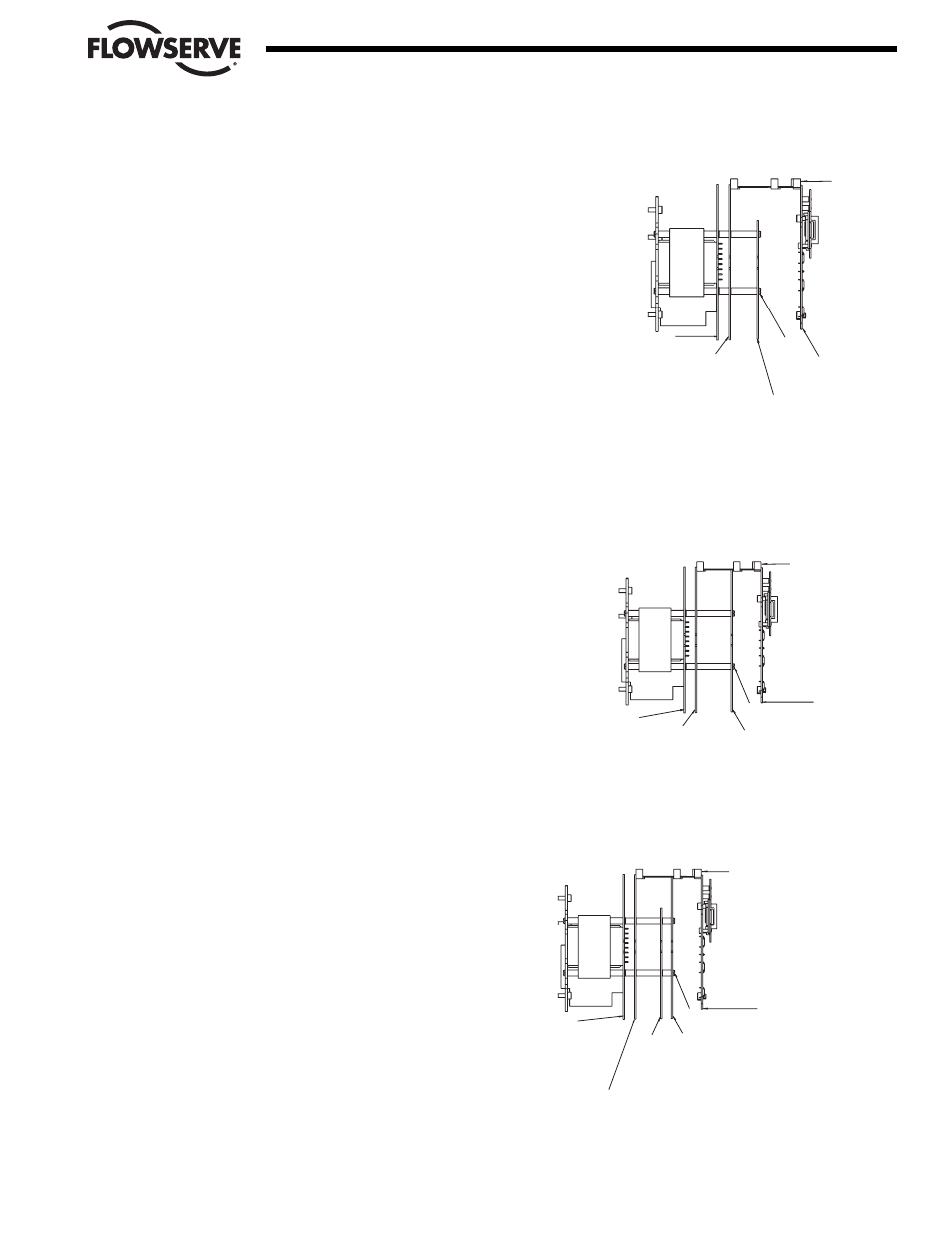

Figura 5.5 Conjunto de placas estándar con DDC
Figura 5.6 Conjunto de placas estándar con opción
de I/O (entrada/ salida)
Figura 5.7 Conjunto de placas estándar con opción
de DDC o FF y I/O (entrada/ salida)
