Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
Tabla 4.4 – Lista de piezas de desembrague (MX-85 y 140))
Número de pieza Descripción Cantidad.
5-1 Cubierta del desembrague 1
5-2 Eje del desembrague 1
5-3 Leva del desembrague 1
5-4 Resorte del desembrague 1
5-9 Anillo sujetador 2
5-10 Perno de fijación de cabeza de enchufe 1
5-11 Junta tórica 1
5-12 Perno de fijación de la cabeza de enchufe 2
5-13 Clavija espiralada 1
5-15 Junta tórica 1
5-16 Tapón del tubo 1

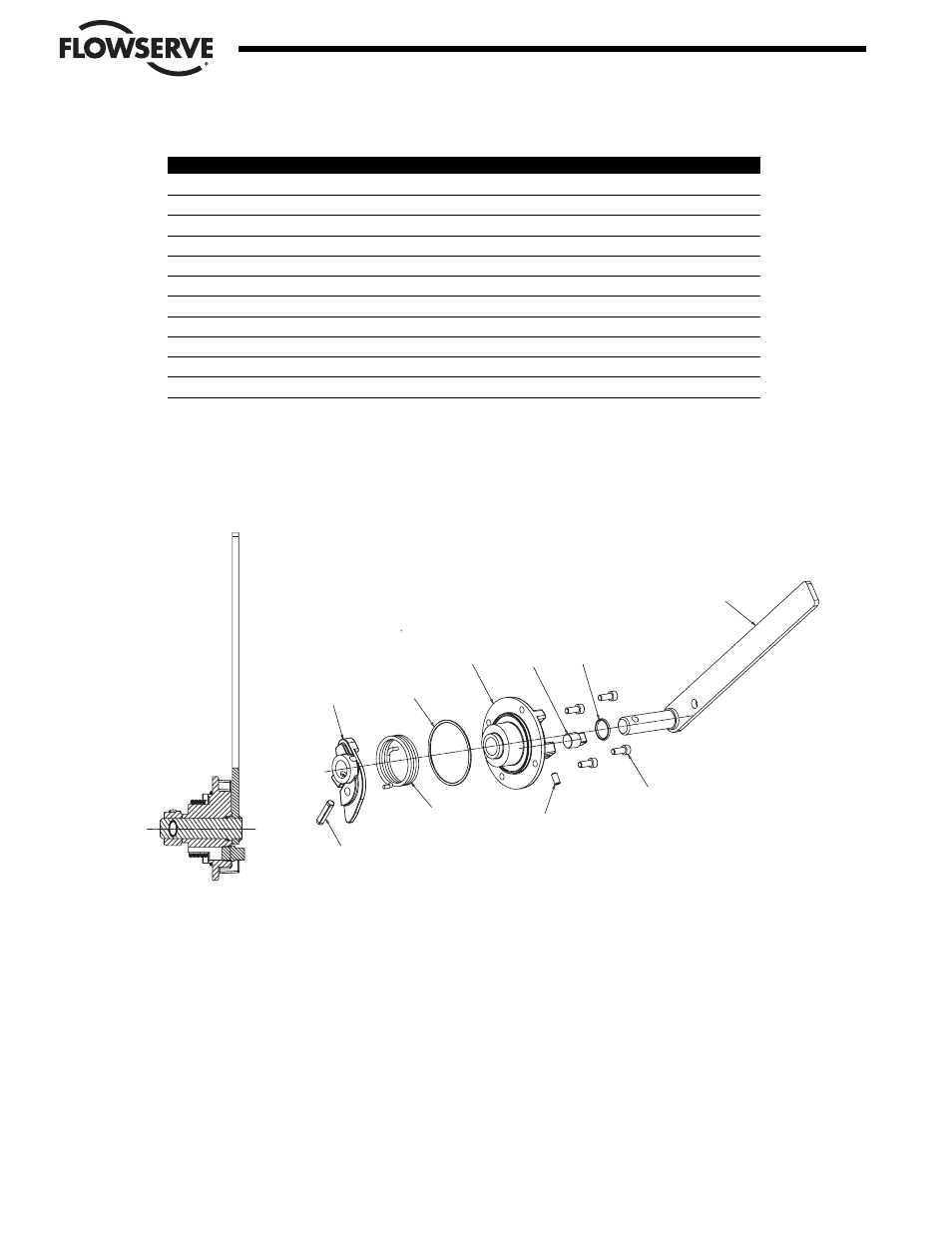

Figura 4.4 Desembrague (MX-85 y 140)
4.2.1 Desmontaje
NOTA: (MX-05, 10, 85 y140) El montaje del desembrague MX-05, 10, 85 y 140 puede extraerse y reen
amblarse sin tener que desmontar otro submontaje.
NOTA: (MX-20 Y 40) El montaje del desembrague MX-20, y 40 puede extraerse y reensamblarse sin
tener que desmontar otro submontaje, pero el reensamblaje requiere que se extraigan los siguientes
submontajes:
1. Volante (submontaje #13)
2. Adaptador del volante (submontaje #12)
3. Desembrague y anillo del desembrague (submontaje #16).
4-6
Flow Control Division
Limitorque Actuation Systems
5-3
5-15
5-1
5-2
5-11 5-16
5-4
5-10
5-12
5-13
