Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-38
Flow Control Division
Limitorque Actuation Systems

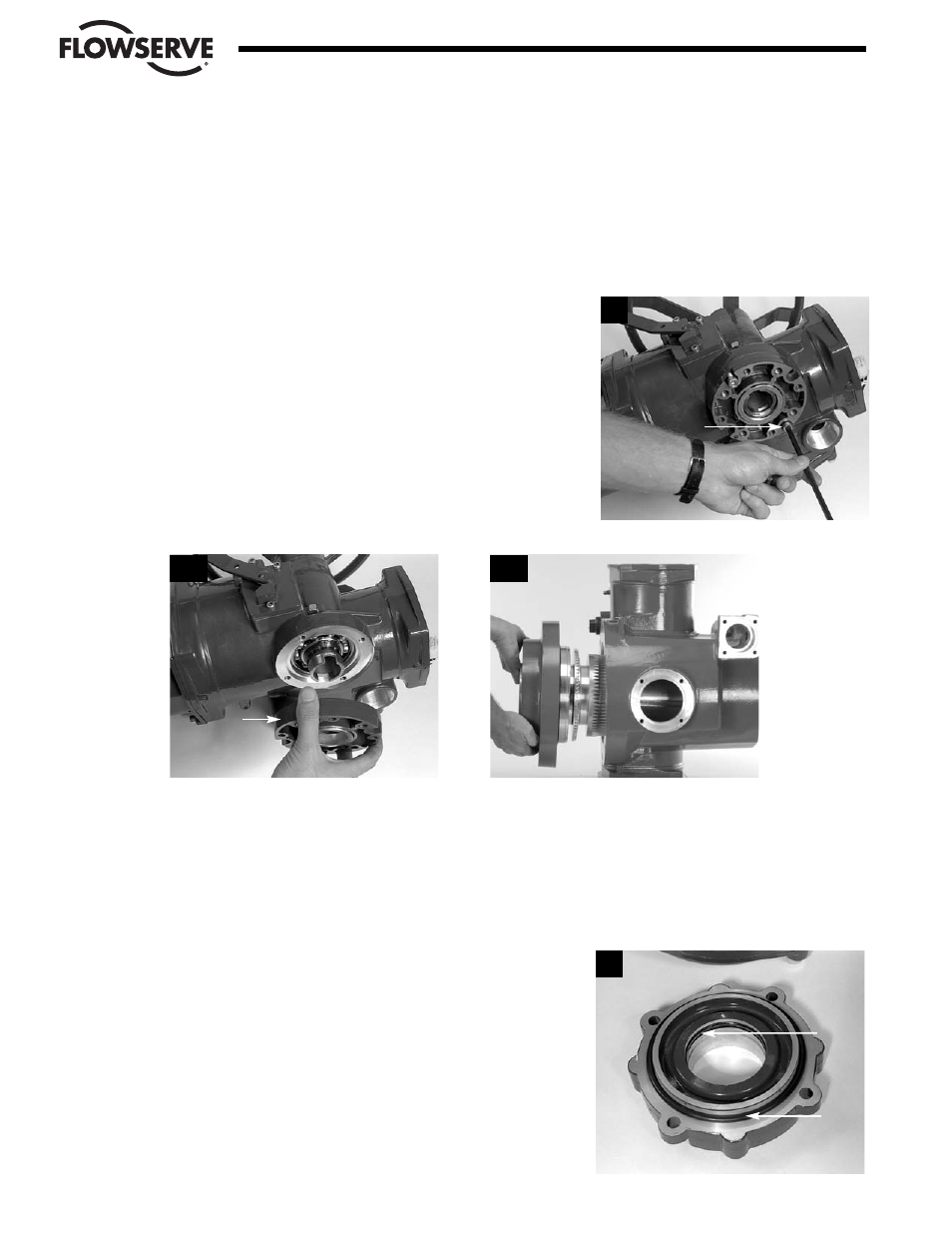

4.9.1 Desmontaje
XTRAIGA PRIMERO
1. Extraiga el actuador del adaptador de montaje.
2. Drene el aceite.
3. Extraiga la base de empuje (submontaje #10), si está instalada.
4. Extraiga la tuerca del vástago.
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje de la placa
base. Las fuentes de alimentación pueden incluir: alimentación principal o alimentación
de control.
Con una llave hexagonal M6, extraiga los cuatro u ocho tornillos (#11-5).
PASO 2
Tire de la placa base (#11-1) hasta separarla del manguito de accionamiento.
a ADVERTENCIA para los modelos MX-85 y 140. Si se ha extraído previamente el montaje del engranaje helicoidal del volante,
puede que el montaje del manguito de accionamiento se deslice y caiga del alojamiento. Desde el extremo opuesto, sostenga el
montaje del manguito de accionamiento hacia adentro. Consulte la Sección 4.12.A y B para obtener detalles sobre desmontaje y
reensamblaje opcionales.
4.9.2 Reensamblaje
PASO 3
PRECAUCIÓN
Para que el actuador esté completamente asegurado sobre la placa de
montaje, verifique que la placa base (#11-1) esté ajustada sobre los tornillos de montaje
(#1 1-5) de acuerdo a los siguientes valores de torsión:
MX-05 y 10 = 12 lbs. pie (16 Nm)
MX-20 y 40 = 24 lbs. pie (32 Nm)
MX-85 y 140 = 90 lbs. pie (114 Nm)
Lubrique lligeramente el exterior del manguito de accionamiento, el anillo
del cuadrante o sello (#11-3) y la junta tórica (#11-4) antes de reensamblar
la placa base
1
2a
3
11-1
11-4
11-3
11-5
2b
