Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

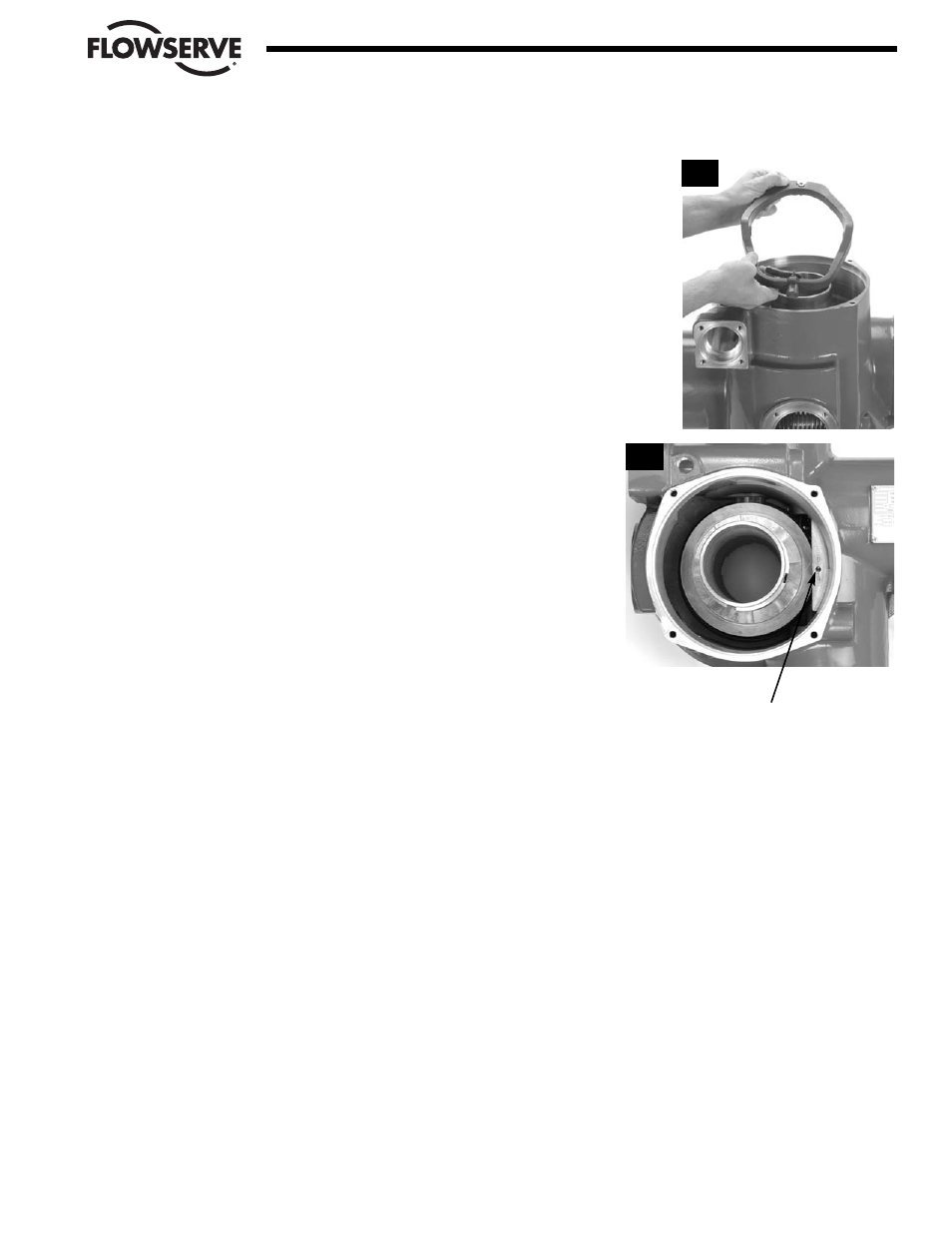

PASO 5b, c, d (MX-85 Y 140), CONTINUACIÓN
Coloque el anillo del embrague (#1-37) sobre el manguito de accionamiento.
Coloque el rodillo (#15-2) hacia abajo y sostenga el sujetador (#15-7) a 90 de
la posición de liberación. Consulte el Paso 5c.
NOTA: El tornillo de capuchón de la cabeza de enchufe del anillo del embrague
(#15-9) debe colocarse dentro del orificio del alojamiento, para evitar que el
anillo rote. Consulte el Paso 5d.
Vea la Nota de ADVERTENCIA en la Sección 4.14.2, PASO 8.
4-63
Flow Control Division
Limitorque Actuation Systems
5d
Orificio del alojamiento en el que
debe colocarse el tornillo del anillo
del embrague, para evitar que el
montaje del anillo del embrague
rote.
5c
