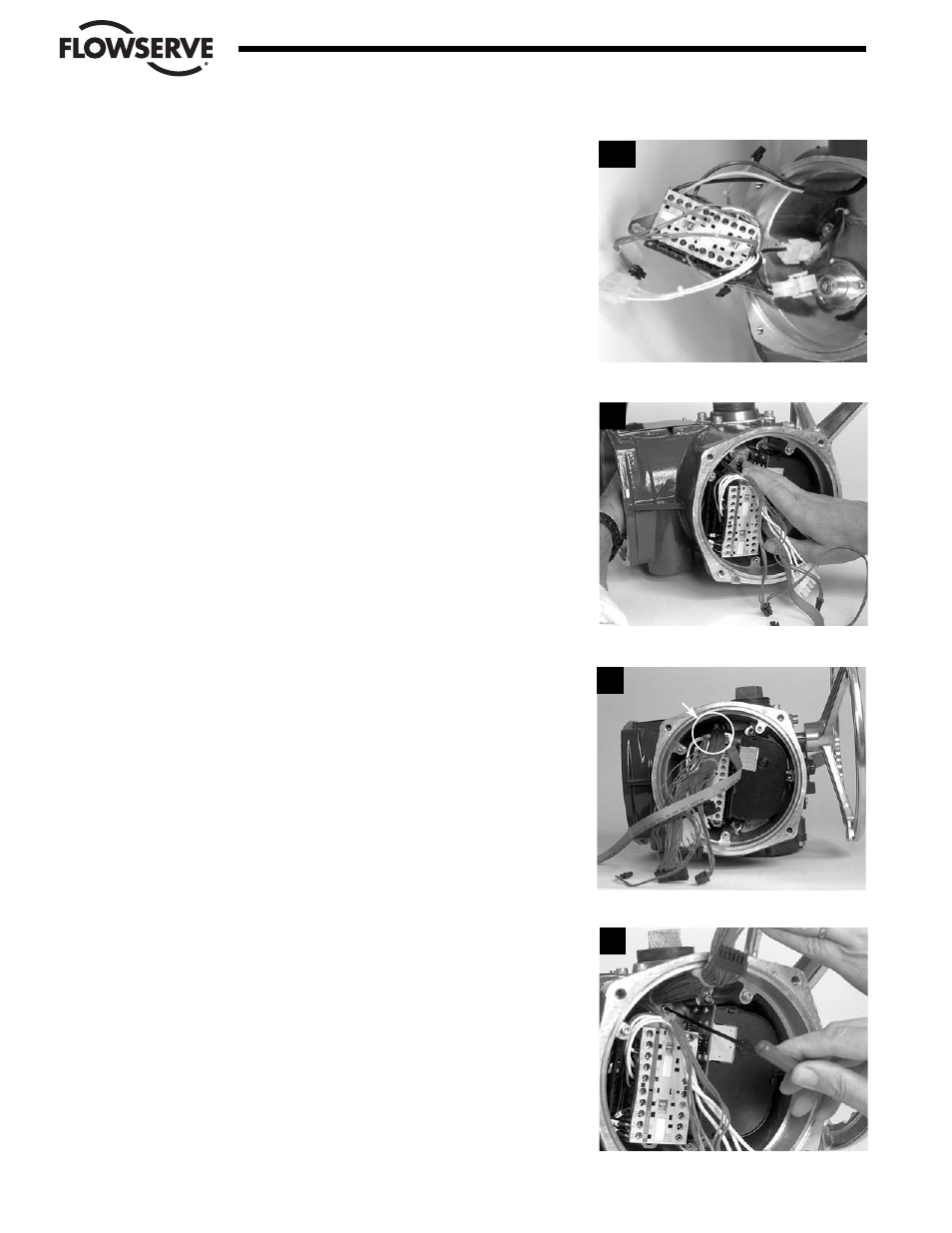

Solo MX-85 y 140 only
Reconecte los conectores 4 y 5 al mazo de cables del motor.
PASO 6
Deje el montaje del contactor sin ensamblar en el compartimiento
del módulo de control, de modo de dejar espacio para enroscar el
mazo de cables del bloque de conectores sobre la parte superior
del montaje del contactor, y para que se pueda tirar del mazo de
cables para introducirlo dentro de la cavidad del módulo de
control.
PASO 7
Consulte os procedimientos sobre Montaje del bloque de conec-
tores para reensamblar el montaje del bloque de conectores en el
actuador. (Consulte la Sección 5.4.2.)
Antes de ensamblar el montaje del contactor, asegúrese de que el
mazo de cables del bloque de conectores esté ubicado de través
en el extremo del contactor.
PASO 8
Coloque tel montaje del contactor de modo tal que las ranuras de
la bocallave de la placa de montaje del contactor permitan el paso
de las cabezas de los tornillos M4; mueva el montaje del contactor
hasta que las cabezas de los tornillos se asienten en los
chaveteros. Ajuste los tornillos utilizando una llave hexagonal de 3
mm para fijar el montaje.
8
6
7 Mazo de cables del bloque de
conectores
5a
