Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

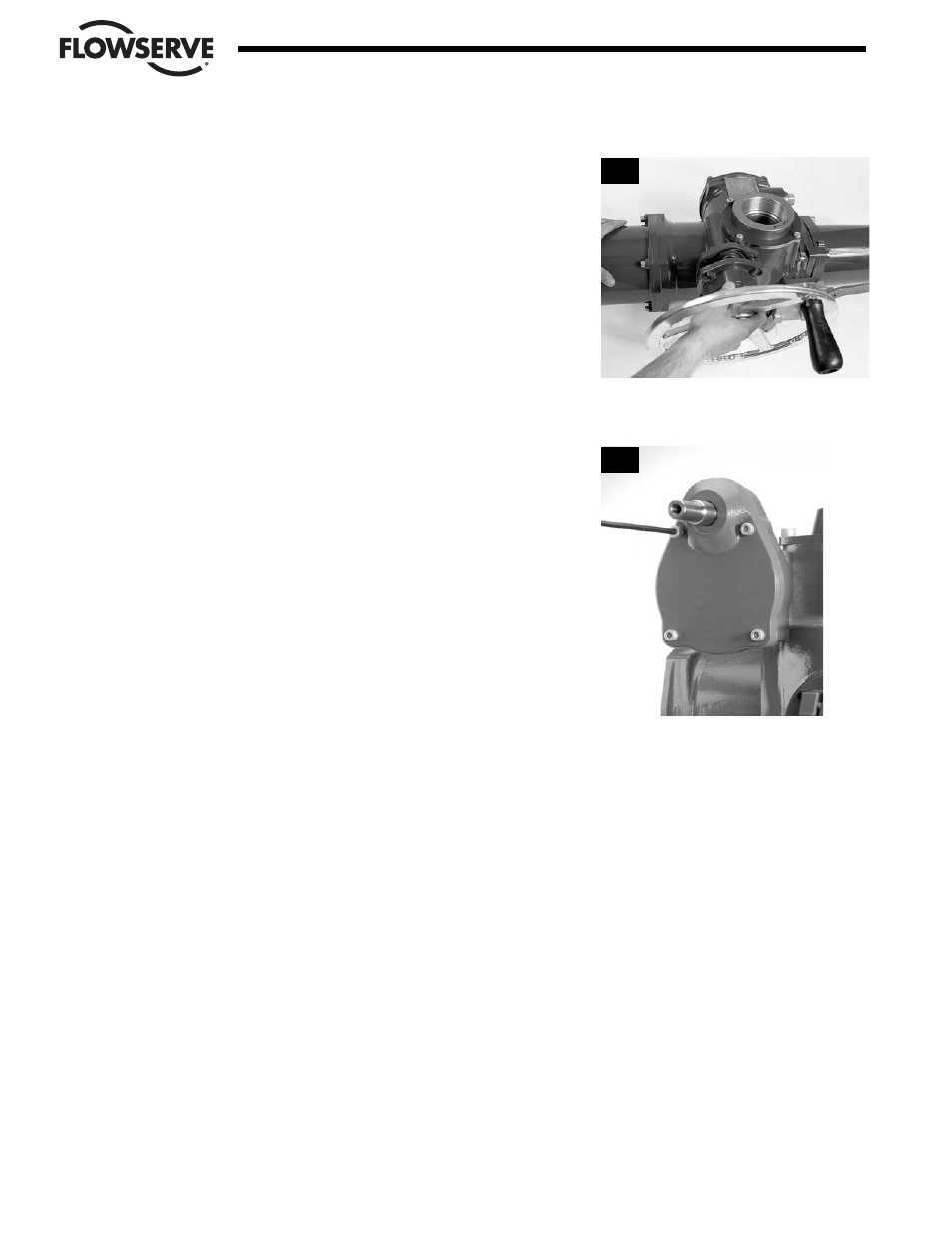

PASO 13a - MX-40
Verifique que el anillo del cuadrante (#13-15), el espaciador (#13-16) y el
cojinete de aguja (#13-11) estén correctamente colocados en la placa (#13-2)
y el capuchón (#13-13).
Instale el montaje del capuchón del engranaje cilíndrico del volante, fije con
tornillos (#13-20).
PASO 13b - MX-85 Y 140
Verifique que el sello (#13-15) y los cojinetes de bolas (#13-11, 13-22 y 13-
23) estén correctamente colocados en el adaptador (#13-2) y el capuchón
(#13-13).
IInstale el montaje del capuchón del engranaje cilíndrico del volante. Fije con
tornillos (#13-20).
Si se lo ha extraído previamente, reensamble el volante (#13-10) con una
llave (#13-7) y un tornillo de fijación (#13-18).
4-26
Flow Control Division
Limitorque Actuation Systems
13a
13b
