Manual de mantenimiento y de piezas de repuesto de Accutronix MX
FCD LMLIM1314-00

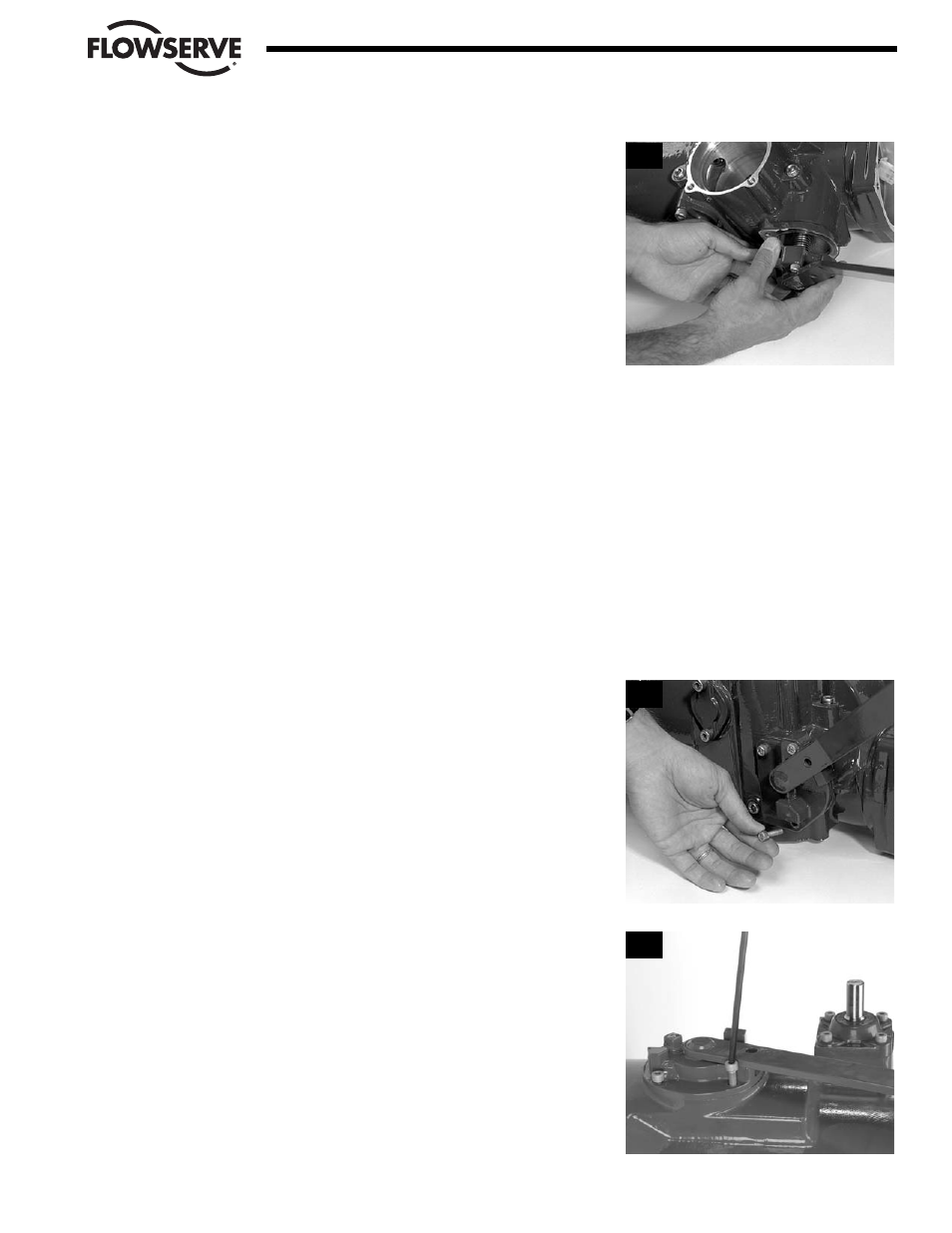

Coloque el montaje del desembrague completo en el alojamiento del
actuador, girándolo ligeramente, si fuese necesario, para reensamblarlo en el
actuador.
PASO 6
Ajuste del tornillo de fijación. Instale los componentes del manguito de
accionamiento, de la placa base, del desembrague y del engranaje helicoidal
del volante. Asegúrese de que las orejetas del embrague estén
completamente acopladas a las orejetas del engranaje helicoidal del motor
antes de realizar el ajuste. Con la palanca del desembrague apoyándose
sobre la almohadilla del capuchón (no sobre el tornillo de fijación), coloque
el montaje del capuchón del desembrague (1-4) en el alojamiento, sin los
tornillos de montaje. Gire el montaje del capuchón en el sentido de las agujas
del reloj, hasta que el rodillo, el anillo y la combinación del embrague
opongan resistencia a la leva del desembrague. Sosteniendo la palanca del
desembrague, gire el tornillo de fijación en el sentido de las agujas del reloj
hasta el capuchón del desembrague (esto hará que el capuchón gire en
sentido contrario a las agujas del reloj) hasta que los orificios de montaje del
capuchón estén alineados con los machos del alojamiento. Instale los
tornillos de montaje del montaje del desembrague.
Luego gire el tornillo de fijación en sentido contrario a las agujas del reloj 1/4
más o 1/8 menos de vuelta.
Se ha completado el ajuste..
PASO 7
Coloque los dos tornillos (#5-12) M6 (MX-05 y 10) o tornillos M8 (MX-20 y
40) para sujetar la cubierta del montaje del desembrague (#5-1) al
alojamiento.
Ajuste utilizando una llave hexagonal de 5 mm (MX-05 y 10) o de 6 mm (MX-
20, 40 y 85). La imagen 7a muestra los 2 tornillos de los modelos MX-20 y
40. La imagen 7B muestra los 4 tornillos para el modelo MX-85.
Vea la imagen 7a para los modelos MX-05, 10, 20 y 40. Vea la imagen 7b
para los modelos MX-85 y 140.
