Manual de mantenimiento y de piezas de repuesto de Accutronix MX
FCD LMLIM1314-00
5.7 Cartucho de accionamiento del codificador
(MX-05, 10, 20, 40, 85 y 140)
Tabla 5.7 Lista de piezas del cartucho de accionamiento del codificador
Número de pieza
Descripción
Cantidad.
14-1
Cartucho de accionamiento del codificador
1
14-2
Eje de accionamiento del codificador
1
14-3
Piñón del codificador
1
14-4
Cojinete de bolas
2
14-5
Cierre de aceite
1
14-6 Anillo
sujetador
1
14-7 Pasador
1
14-8
Tornillo de capuchón de la cabeza de enchufe
1
14-9 Junta
tórica
1
6-25
Engranaje de entrada, de 19 dientes
1
Tabla 5.8 Velocidad del manguito de accionamiento del cartucho de accionamiento del codificador
I.D. de velocidad del .
1
2
3
4
5
6
7
8
manguito de accionamiento
50 Hz. RPM
15
2
22
33
43
65
84/110
1
127/143
1
165
2
60 Hz. RPM
18
2
26
40
52
77
100/131
1
155/170
1
200
2
NOTA: Consulte el bloque de RPM de Salida ubicado en la placa de identificación del MX y compare con la tabla
que se muestra arriba para determinar la I.D. de velocidad de accionamiento de la unidad
NOTA 1: Sólo MX-85 y 140.
NOTA 2: No disponible MX-85 y 140.

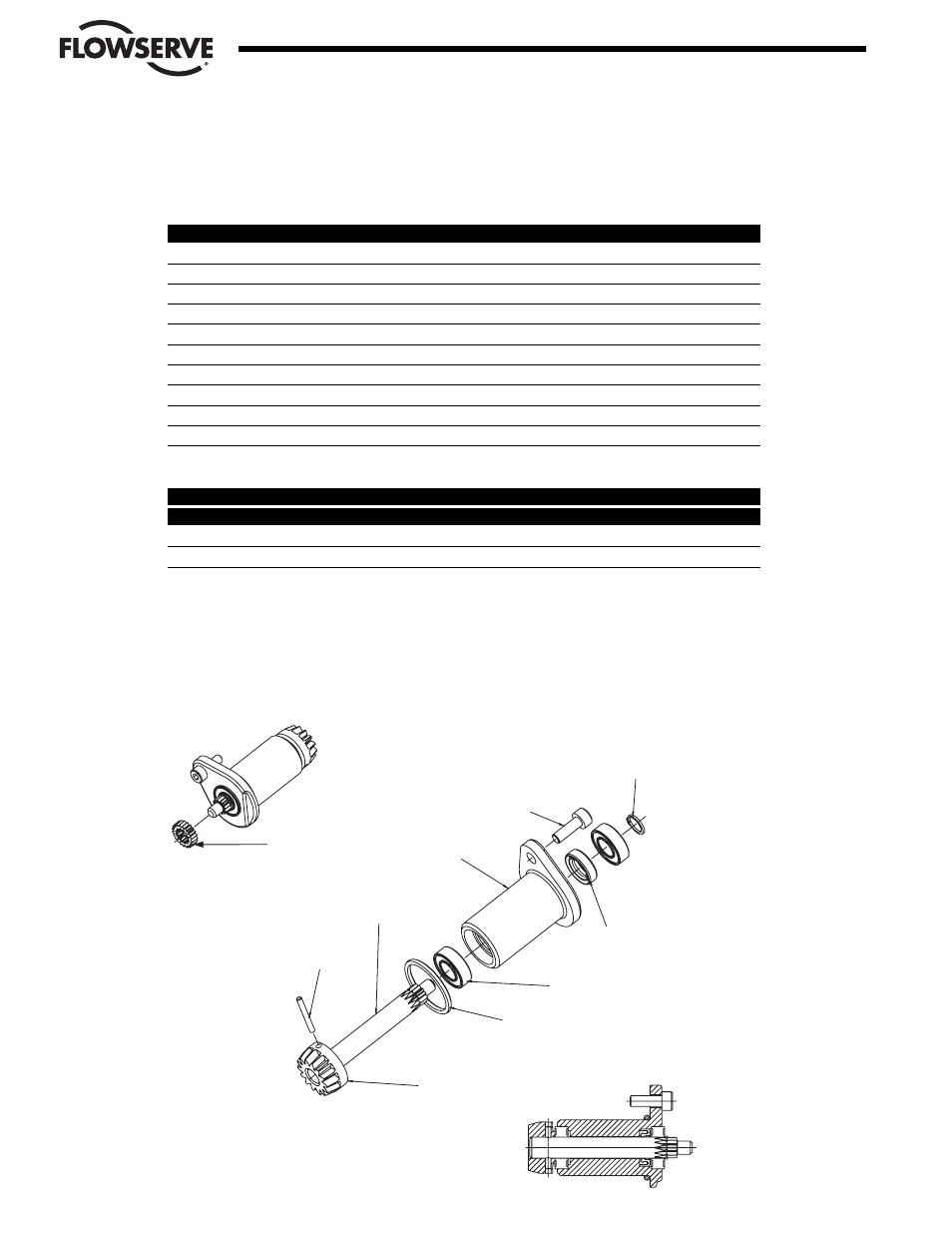

Figura 5.16 Cartucho de accionamiento del codificador
5-30
Flow Control Division
Limitorque Actuation Systems
14-1
14-2
14-3
14-4
14-5
14-6
14-7
14-8
14-9
(Las unidades MX con I.D. 1
velocidad de accionamiento
requieren un engranaje cilínd
adicional). Consulte la tabla a
