Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

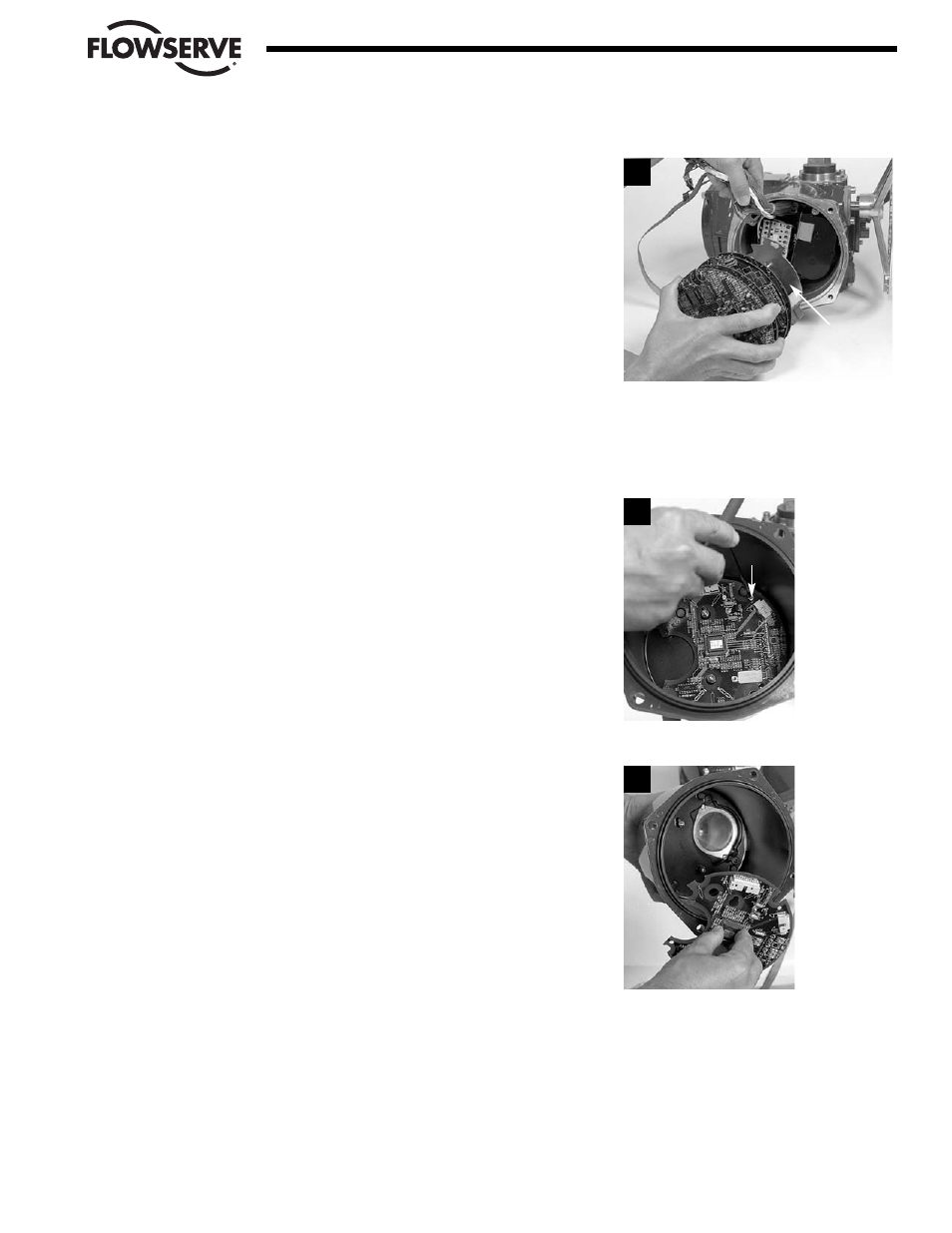

PASO 7
Extraiga el montaje del módulo de control del alojamiento del actuador (deje
el cable cinta de 20 clavijas conectado a las placas del módulo de control).
Transporte el montaje del módulo de control al área de trabajo, para realizar
las tareas de mantenimiento requeridas.
Si es necesaria la devolución del montaje del módulo de control para efectuar
reparaciones/reemplazo, extraiga la placa del ACP del interior de la cubierta
del ACP tal como se indica a continuación:
PASO 8
Utilizando una llave hexagonal de 3 mm, extraiga los cuatro tornillos M4 (#8-
25) que fijan la placa del ACP dentro de la cubierta del ACP.
PASO 9
Levante y extraiga la placa del ACP de la cubierta del ACP.
(Consulte la Sección 5.2.3para obtener información sobre cómo cambiar los
fusibles).
(Consulte la Sección 5.2.4 para obtener información sobre opciones de
devolución del módulo de control)
(Consulte la Sección 5.2.5 para obtener información sobre el cuidado y el
reemplazo de la EPROM)
5-7
Flow Control Division
Limitorque Actuation Systems
7
8
9
Integral
Controls
Assembly
8-25
