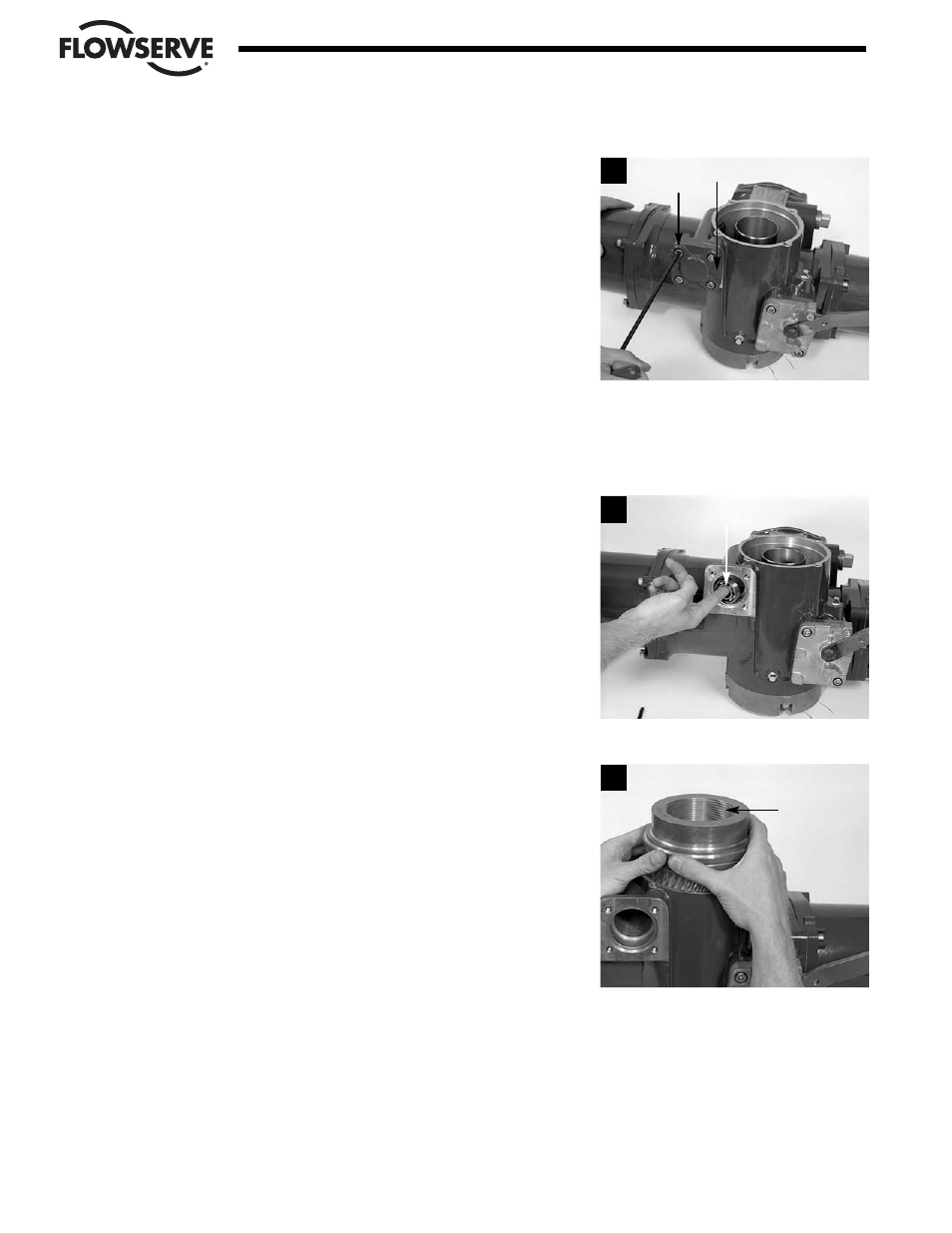

PASO 3
tilizando una llave hexagonal de 6 mm, extraiga los tornillos M8 (#13-9) del
capuchón del eje helicoidal del volante (#13-2).
4.6.2 Cómo instalar el volante montado lateralmente
PASO 4
Instale el cojinete (#13-8) del kit del adaptador del volante montado lateral-
mente dentro del alojamiento del actuador.
En modelos MX-10, 20 y 40, el cojinete se coloca deslizándolo hacia el inte-
rior del alojamiento.
En modelos MX-85 y 140, se coloca a presión en el interior del alojamiento.
PASO 5
Reemplace el adaptador del volante (#12) por el engranaje helicoidal del
volante (#12) incluido en el kit del adaptador del volante montado
lateralmente.
4-28
Flow Control Division
Limitorque Actuation Systems
3
4
5
13-9
13-2
13-8
Adaptador del
engranaje
helicoidal del
volante (12)
