Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

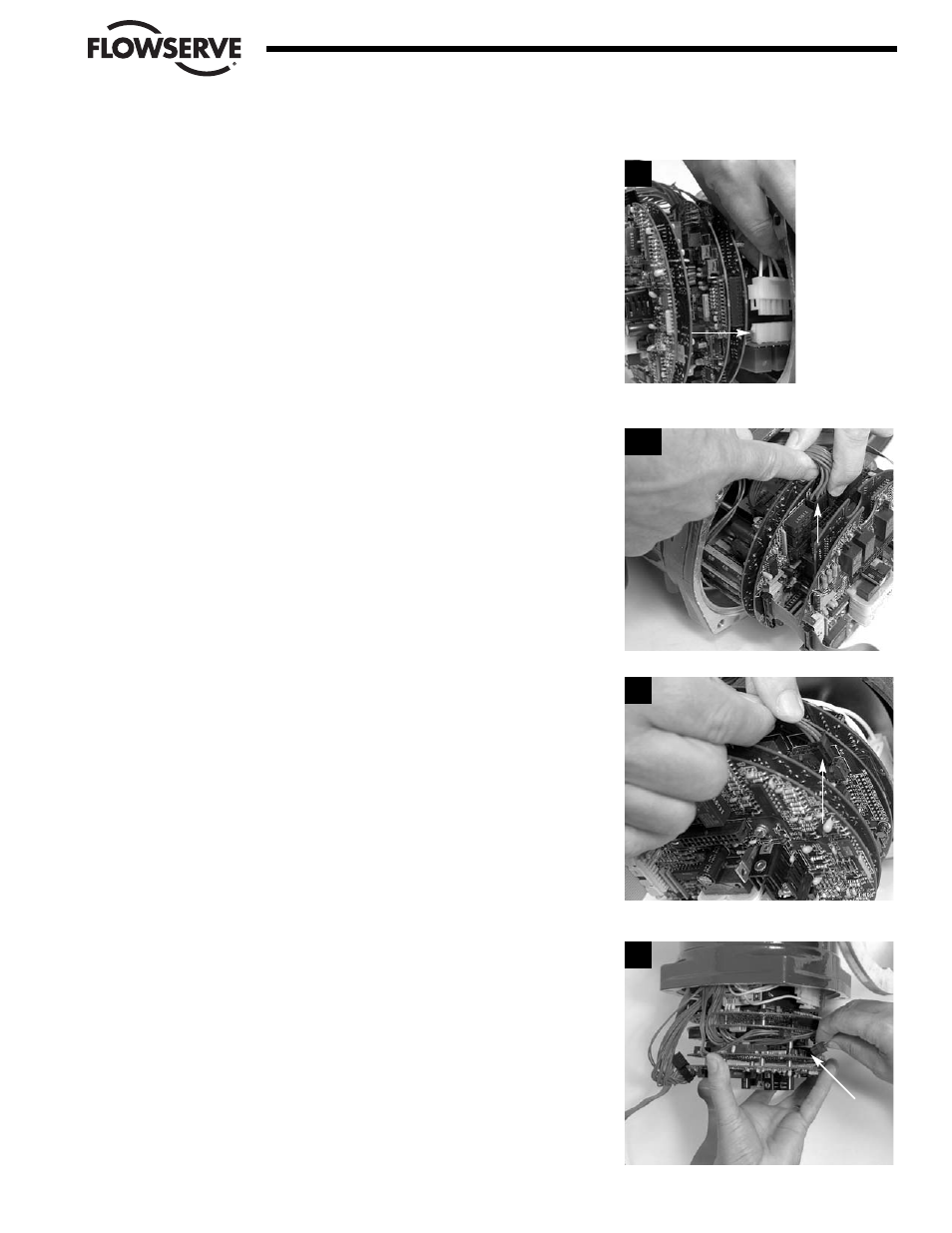

PASO 13
Conecte el conector de alimentación AMP® a la sección de fusibles
de la placa de alimentación principal.
PASO 14
Conecteel mazo Molex® de 20 clavijas al enchufe P1 de la placa
del procesador principal.
PASO 15
Conecte el mazo Molex® de 4 clavijas al enchufe P4 de la placa del
procesador principal.
PASO 16
Si está instalada la placa DDC, conecte el mazo Molex® de 10
clavijas al enchufe P2 en la placa de DDC (placa del procesador de
redes).
5-9
Flow Control Division
Limitorque Actuation Systems
13
14
15
16
AMP Plug
P1
P4
P2
