Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

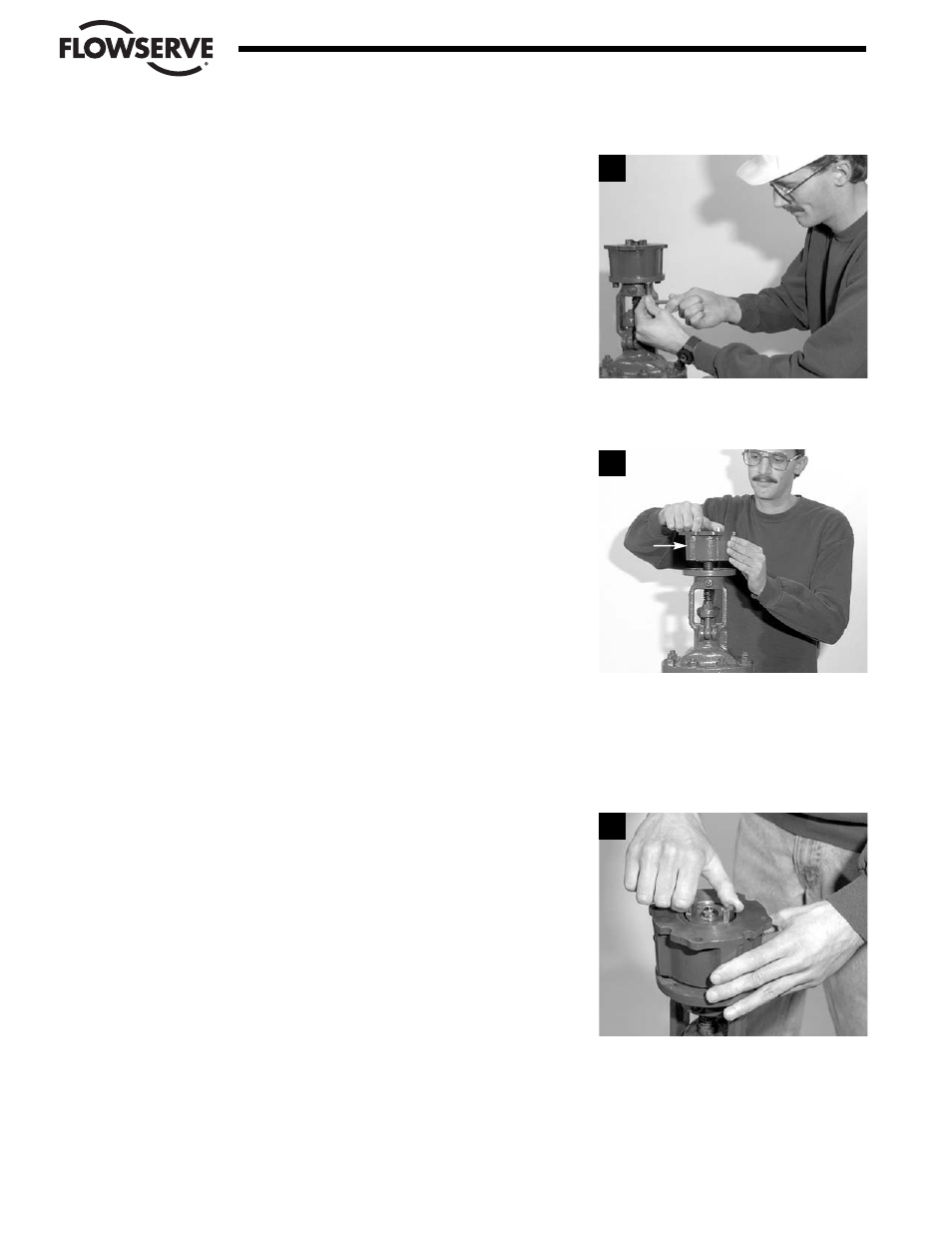

PASO 3
a ADVERTENCIA ¡Es posible que los dispositivos accionados cambien de posición! La
base de empuje mantendrá su posición únicamente si se utiliza un avance de rosca sin
retroceso. Asegúrese de utilizar un avance de rosca adecuado en su aplicación antes de
permitir la utilización de la base de empuje, para mantener la posición una vez extraído el
actuador.
Desmontaje de la base de empuje (si fuese necesario)
Se mantendrá la posición de la válvula si se utiliza un avance de rosca de
enclavamiento en el vástago de válvula. Si fuese necesario extraer la base de
empuje, utilice el siguiente procedimiento de extracción..
Extraiga los pernos que fijan la base de empuje al adaptador de montajer.
PASO 4
Gire la base de empuje (#10) hasta que se separe del vástago roscado.
3.2.2 Reensamblaje (base tipo A1/A1E)—
Reensamblaje del actuador por separado de la base de empuje
PASO 5
Reensamblaje de la base de empuje (si fuese necesario)
Asegúrese de que la tuerca del vástago de la base de empuje posea las dos
orejetas orientadas hacia arriba, para que se unan a las ranuras del manguito
de accionamiento al volver a instalar el actuador en la base de empuje.
Vuelva a enroscar la base de empuje al adaptador de montajer.
3-4
Flow Control Division
Limitorque Actuation Systems
4
5
3
10
