4.9 Placa base tipo B4 (MX-05, 10, 20, 40, 85 y 140)
Tabla 4.15 – Lista de piezas de la placa base tipo B4 (MX-05, 10, 20 y 40)
Número de pieza Descripción Cantidad. Cantidad.
(MX-05, 10, 20 & 40) (MX-85/140
11-1 Placa base 1 1
11-2 Piloto 1 No disponible
11-3 Seal (85/140) Anillo del cuadrante 1 1
11-4 Junta tórica 1 1
11-5 Tornillo de capuchón de la 4 8
cabeza de enchufe

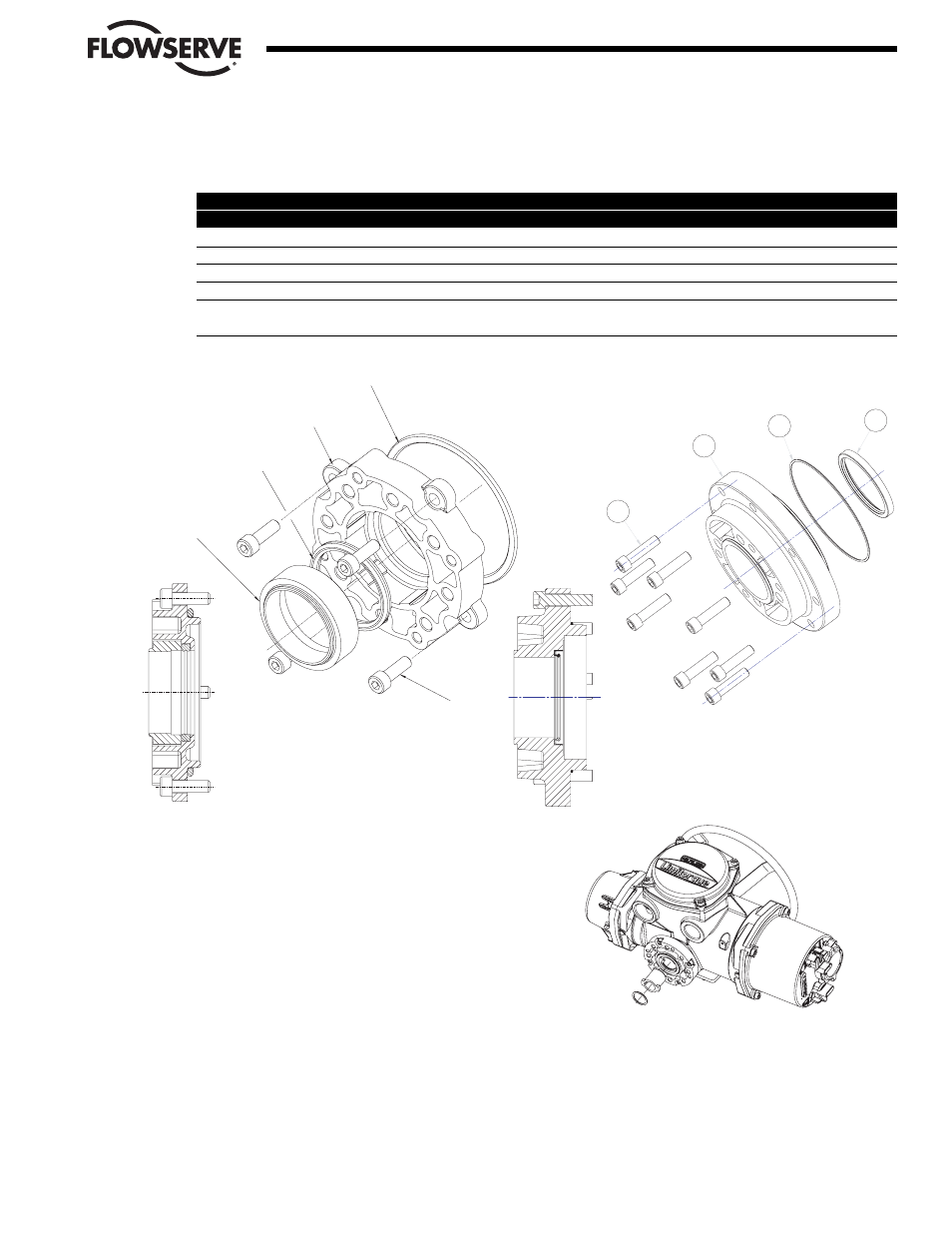

Figure 4.15 – Placa base tipo B4 (MX-05, 10, 20, 40, 4,16 y 140) Figura 4.16 – Placa base tipo B4 (MX-85 y 140)
Tuercas de vástago (B4, B4E y BL) Se utilizan varias tuercas de
vástago con la placa base B4:
1. tuerca de vástago B4 con diámetro interior y llave variables
2. tuerca de vástago B4E para alcance extendido, con diámetro inte-
rior y llave variables
3. tuerca de vástago BL (6 o 36 ranuras)
La tuerca de vástago B4 se fija por medio de un anillo elástico; las
tuercas de vástago B4E y BL se fijan por medio de un anillo enrol-
lado en espiral. Consulte el Manual de Instalación de 130-11000
para obtener mayor información sobre las opciones de tuercas de
vástago
4-37
Flow Control Division
Limitorque Actuation Systems
11-4
11-1
11-2
11-3
11-5
Actuador MX típico, con tuerca de vástago B4 y
anillo elástico estándar
11-3
11-4
11-1
11-5
SECTION B-B
SECCIÓN B-B
