Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

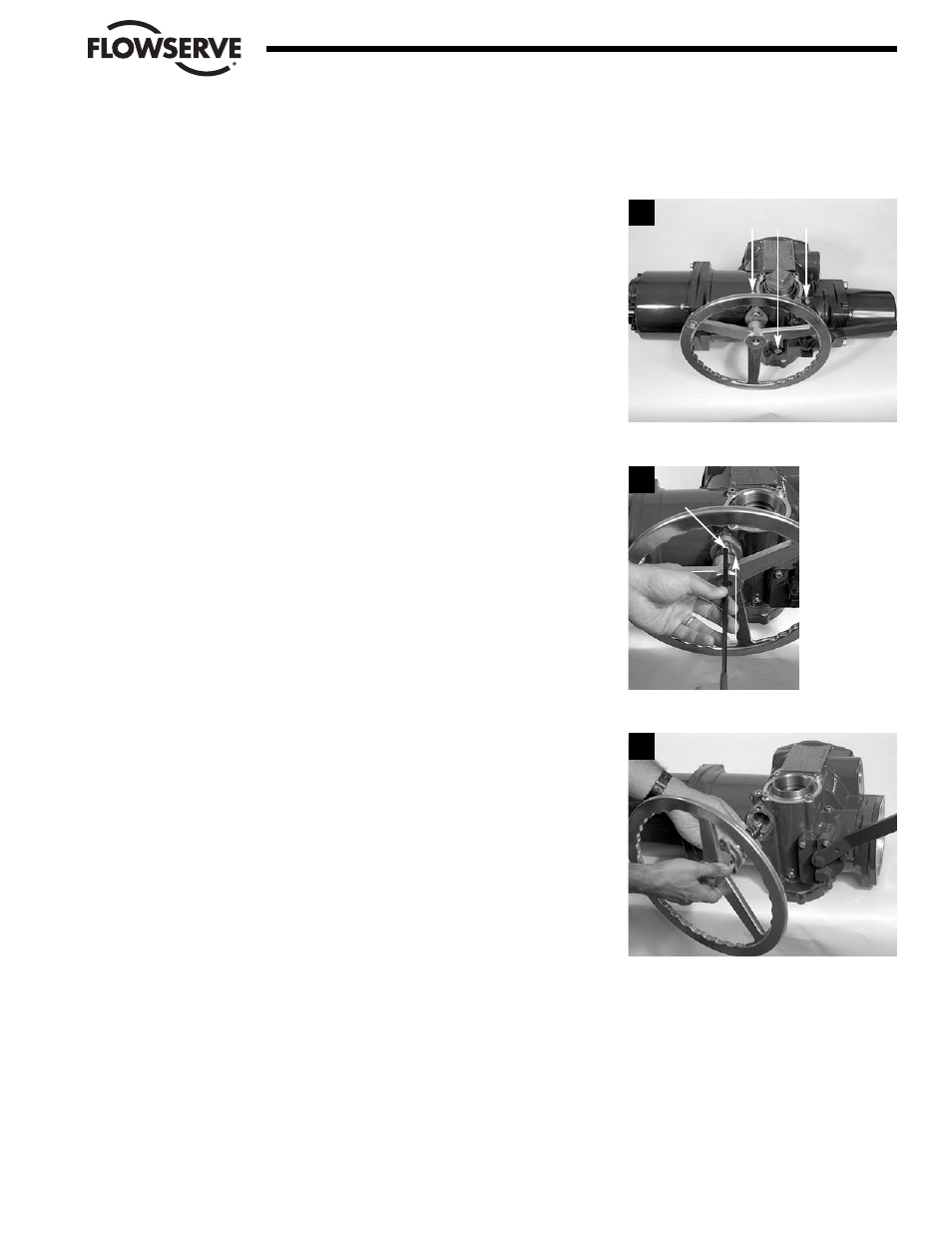

4.4.2 Desmontaje
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje del volante
montado lateralmente.
Las fuentes de alimentación pueden incluir: alimentación principal o alimentación de
control.
Drene el aceite del actuador utilizando el tapón más bajo de los 3, orientán-
dolo en la dirección de montaje de su aplicación.
NOTA: No es necesario extraer el aceite si el actuador está montado sobre
una válvula u otro dispositivo, con el manguito de accionamiento en posición
vertical.
PASO 2
(MX-10 y 20)
PRECAUCIÓN
Tenga en cuenta el cojinete interior (#13-8) al extraer el volante montado
lateralmente. Puede permanecer en el alojamiento del actuador o extraerse junto con el
montaje del volante montado lateralmente. Asegúrese de volver a insertarlo en el
alojamiento del actuador antes de reensamblar el montaje del volante montado lateral-
mente.
Ayuda: (MX-85 y 140 únicamente) Se presiona el cojinete de aguja (#13-8)
hacia el interior del alojamiento.
Utilizando una llave hexagonal de 6 mm, extraiga los tornillos M8 (#13-9) del
capuchón del eje helicoidal del volante (#13-2).
PASO 3
Gire una llave hexagonal de 6 mm, extraiga los tornillos M8 (#13-9) del
capuchón del eje helicoidal del volante (#13-2).
4-15
Flow Control Division
Limitorque Actuation Systems
1
2
3
13-9
13-2
Gire el volante en el
sentido de las agujas
del reloj (cw)
Drenajes del tapón de aceite
