PASO 6
Reensamble todos los submontajes extraídos, de acuerdo a las instrucciones de reensamblaje correspondientes,
en el siguiente orden:
1. Placa base (submontaje #11). (Consulte la Sección 4.9.2.)
2. Eje helicoidal (submontaje #3). (Consulte la Sección 4.10.2.)
3. Desembrague del volante (submontaje #5). (Consulte la Sección 4.2.2.)
4. Desembrague y anillo del desembrague (submontaje #16). (Consulte la Sección 4.15.2.)
5. Adaptador del volante (submontaje #12). (Consulte la Sección 4.14.2.)
6. Volante montado en la parte superior (submontaje #1-8) o volante montado lateralmente (submontaje #13).
(Consulte la Sección 4.3.2 o 4.4.2.)
7. Motor (submontaje #4). (Consulte la Sección 4.1.2.)
8. Base de empuje (submontaje #10) - si está instalada. (Consulte la Sección 4.8.2.)
4.13 Adaptador del volante (MX-05)
Tabla 4.19 – Lista de piezas del adaptador del volante (MX-05)
Número de pieza Descripción Cantidad.
112-1 Adaptador del volante 1
12-2 Cojinete de agujas 1
12-3 Anillo del cuadrante 1
12-4 Junta tórica 1

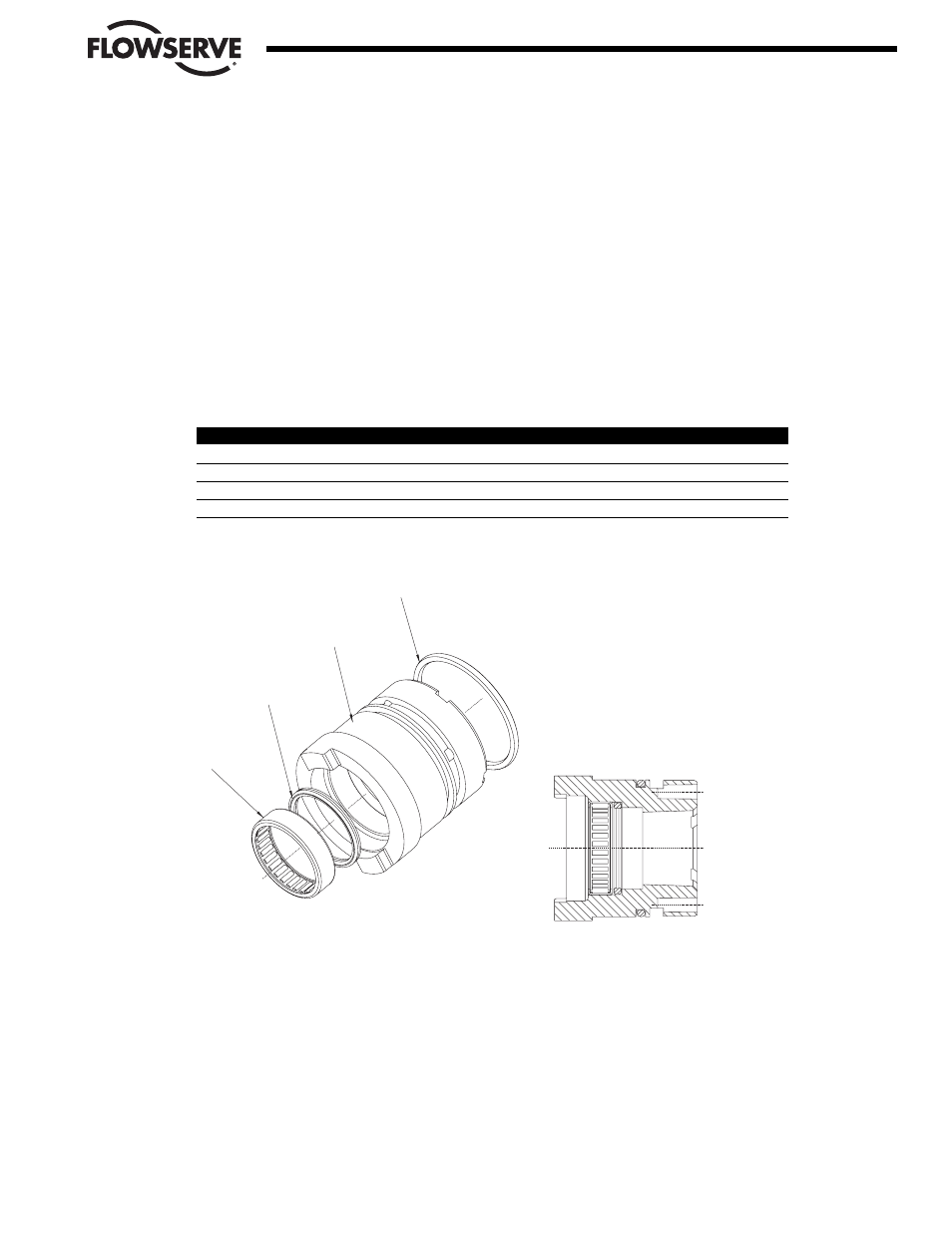

Figura 4.21 – Adaptador del volante (MX-05
4-49
Flow Control Division
Limitorque Actuation Systems
12-1
12-2
12-3
12-4
