PASO 4

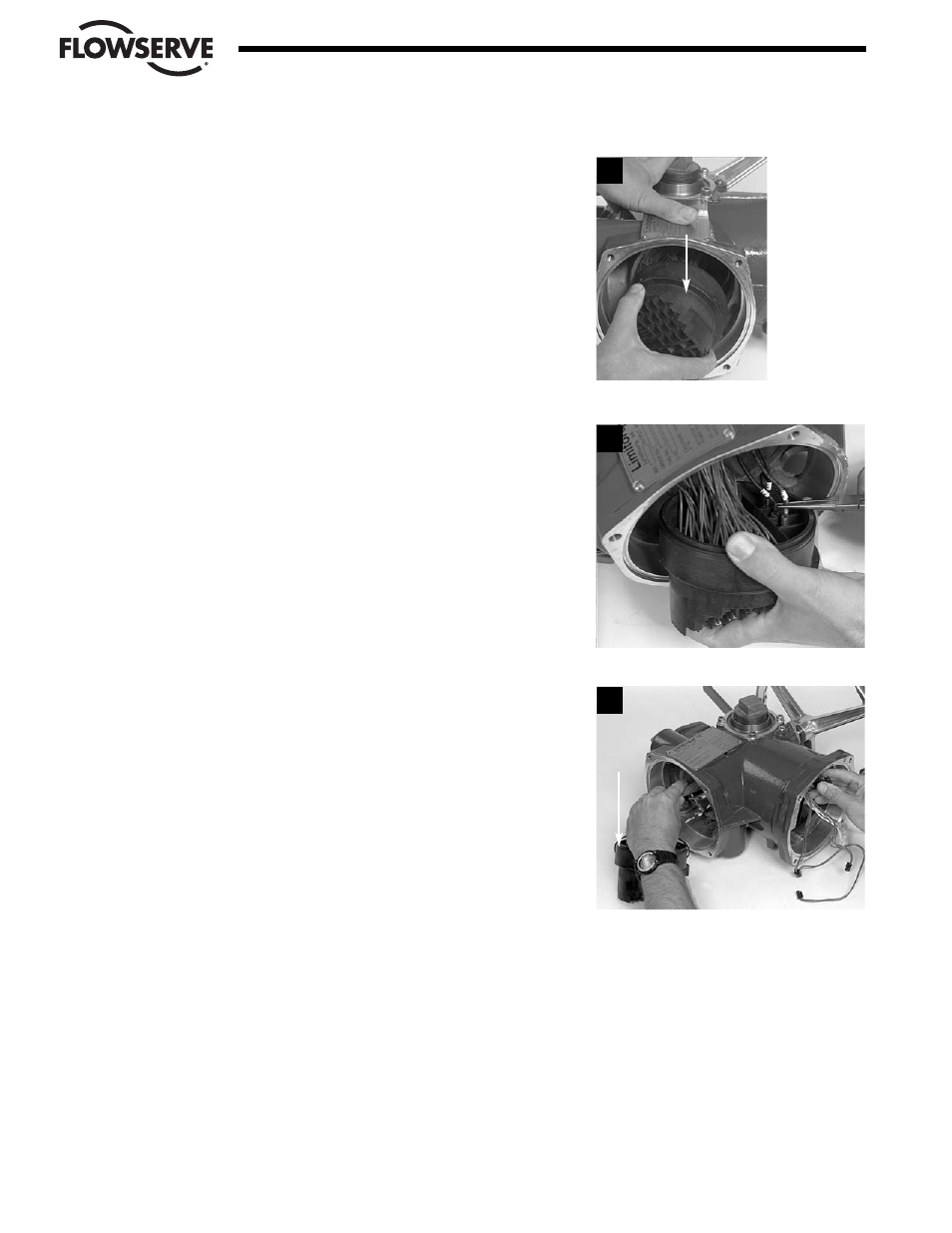

Extraiga el montaje del bloque de conectores.
PASO 5
Desconecte los conductores L1, L2 y L3 de la parte posterior del
bloque de conectores.
PASO 6
Coloque el mazo de cables del bloque de conectores sobre el
montaje del contactor (en el compartimiento del módulo de control),
mientras extrae el bloque de conectores de su compartimiento.
Preste atención a la junta tórica (#1-20) incluida con el montaje del
bloque de conectores. Asegúrese de conservarla, o reemplácela al
reensamblar.
4
5
6
Montaje del
bloque de
conectores
1-20
