Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

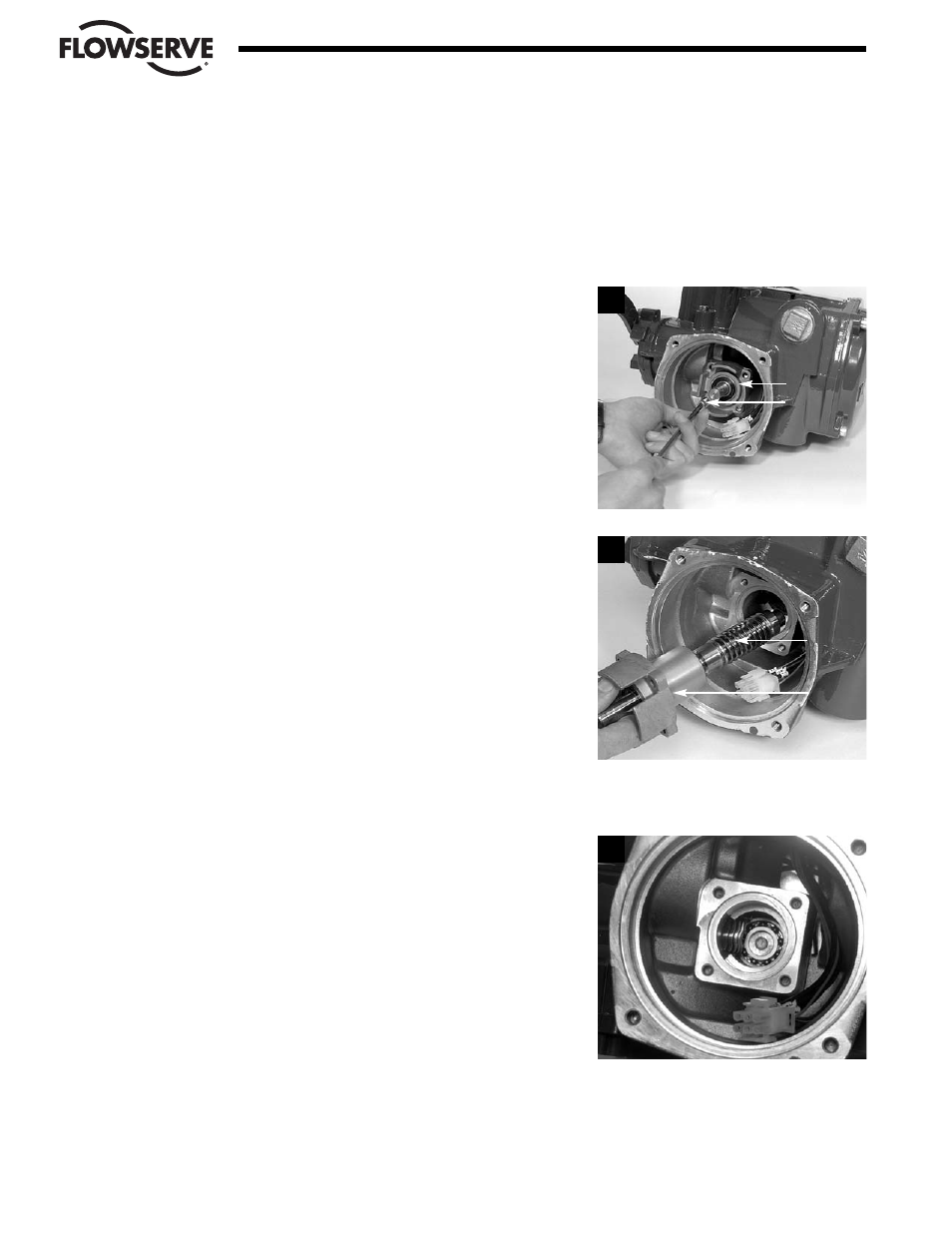

4.10.1 Desmontaje
EXTRAIGA PRIMERO
1. Extraiga el actuador del adaptador de montaje.
2. Drene el aceite.
3. Extraiga el motor (submontaje #4). (Consulte la Sección 4.1.1.)
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje del eje heli-
coidal. Las fuentes de alimentación pueden incluir: alimentación principal o alimentación
de control.
Extraiga los cuatro tornillos (#3-5) que fijan el capuchón del eje helicoidal
(#3-2) al alojamiento del actuador.
PASO 2
NOTA: El cojinete interior (#3-5 para MX-05, 20, 85 y 140), ubicado en el
extremo del eje helicoidal (#3-1), deberá permanecer en el alojamiento del
actuador. Si se desprende al extraer el montaje del eje helicoidal, asegúrese
de que sea reemplazado durante el proceso de reensamblaje..
Extraiga el montaje del eje helicoidal completo del alojamiento del actuador,
volteándolo /girándolo si fuese necesario para liberar el eje helicoidal del
engranaje helicoidal. Preste atención a la junta tórica (#3-7) que se encuentra
en el montaje del eje helicoidal. Reemplácela al reensamblar.
4.10.2 Reensamblaje
PASO 3
Verifique que el cojinete (#3-5) esté firmemente asentado en el alojamiento
del actuador.
4-40
Flow Control Division
Limitorque Actuation Systems
1
2
3
3-9
3-2
3-7
(ubicado
detrás de la
brida)
3-1
