Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

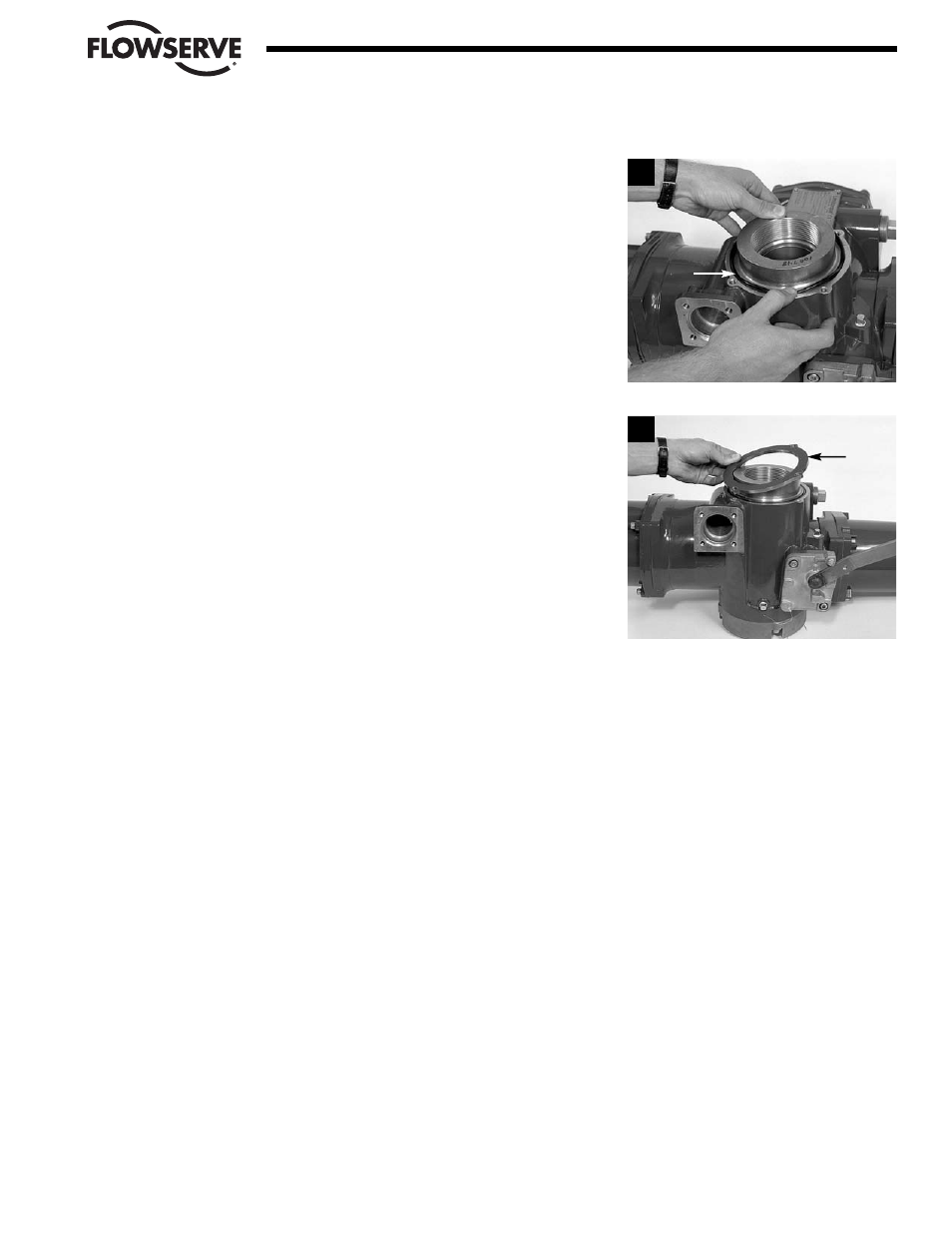

PASO 6 (MX-20 Y 40 ÚNICAMENTE)
Coloque a junta tórica (#12-4) alrededor del adaptador del volante,
presionándola hacia el interior de la ranura entre el montaje del adaptador del
engranaje helicoidal del volante (#12) y el alojamiento del actuador
(cada 15˚ o 30˚ aproximadamente, hasta que la junta tórica se asiente dentro
de la ranura).
PASO 7
Coloque a placa de retención (#1-32) sobre la parte superior del alojamiento
del actuador.
Alinee los machos de montaje y fije con tornillos (#1-33).
PASO 8
Complete el procedimiento de reensamblaje para el montaje del volante
montado lateralmente #13A (MX-10 y 20) o #13B (MX-40), tal como se
detalla en la Sección 4.4.2 o en la Sección 4.5.2.
4-29
Flow Control Division
Limitorque Actuation Systems
6
7
12-4
1-32
