Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.4.a Volante montado lateralmente, sin
accesorio de engranaje cilíndrico (SGA) (MX-85 y 140)
Tabla 4.7 – Lista de piezas del volante montado lateralmente, sin accesorio de engranaje cilíndrico (SGA) (MX-85 y 140)
Número de pieza Descripción Cantidad.
13-1 Eje helicoidal del volante 1
13-2 Capuchón helicoidal del volante 1
13-3 Cojinete de bolas 1
13-4 Anillo del cuadrante 1
13-5 Pasador 1
13-6 Junta tórica 1
13-7 Llave 1
13-8 Cojinete de agujas 1
13-9 Tornillo de capuchón de la cabeza de enchufe 4
13-10 Volante montado lateralmente 1
13-18 Tornillo de fijación de la cabeza de enchufe 1

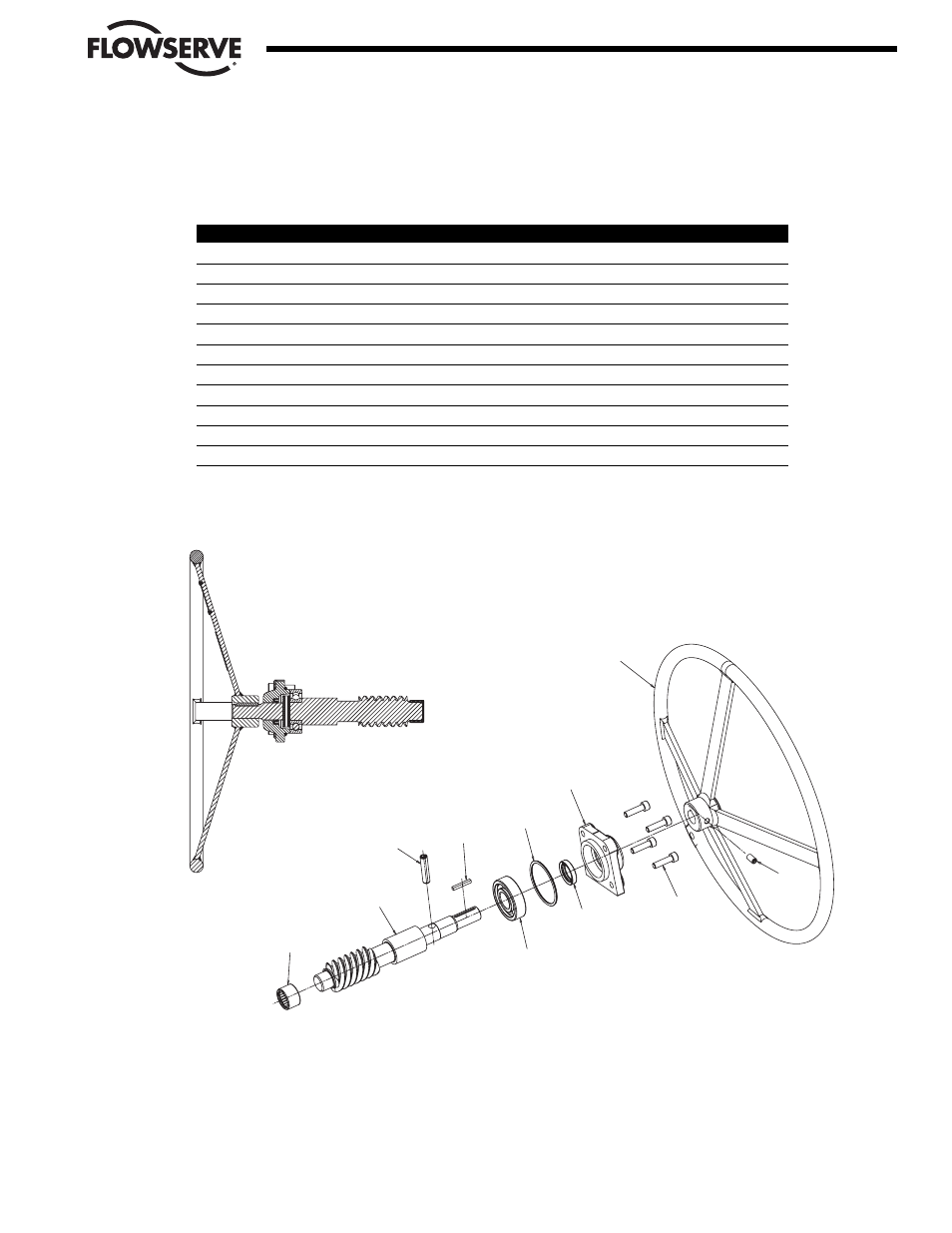

Figure 4.7 – Volante montado lateralmente (MX-85 y 140)
4-13
Flow Control Division
Limitorque Actuation Systems
SECTION A-A SECTION A-A
13-7
13-2
13-4
13-9
13-18
13-10
13-3
13-6
13-8
13-5
13-1
