88 3 Posicionamiento manual (MDI)
3.1 Pr
ogr
a
mación y ejecución de mecanizados sencillos
3.1 Programación y ejecución de
mecanizados sencillos
El modo de funcionamiento Posicionamiento manual (MDI) es
apropiado para mecanizados sencillos y posicionamientos previos de
la herramienta. En este modo de funcionamiento se puede introducir
y ejecutar directamente un programa corto en formato HEIDENHAIN
en texto claro o DIN/ISO. También se puede llamar a ciclos del TNC.
El programa se memoriza en el fichero $MDI. En el posicionamiento
manual se puede activar la visualización de estados adicional.
Empleo del posicionamiento manual
Seleccionar el modo de funcionamiento
Posicionamiento manual (MDI). Programar el fichero
$MDI tal como se desee
Iniciar la ejecución del pgm: Pulsador ext. START

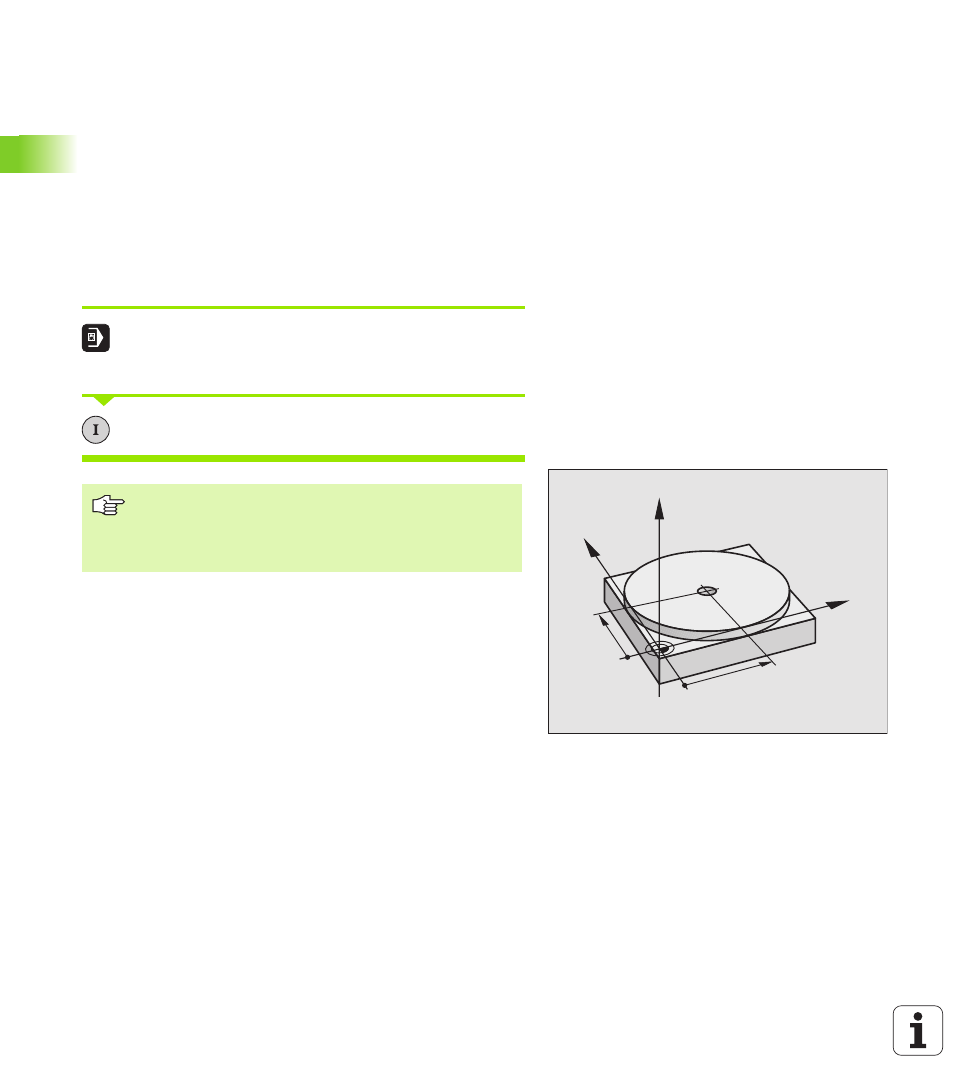

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de profundidad.
Después de sujetar la pieza, centrarla y fijar el punto de referencia, se
puede programar y ejecutar el taladro con unas pocas lineas de
programación.
Limitación
Los gráficos de programación y de ejecución de
programas no están disponibles. El fichero $MDI no
puede contener ninguna llamada a un programa (%).
Y
X
Z
50
50
