10.2 Subprogramas

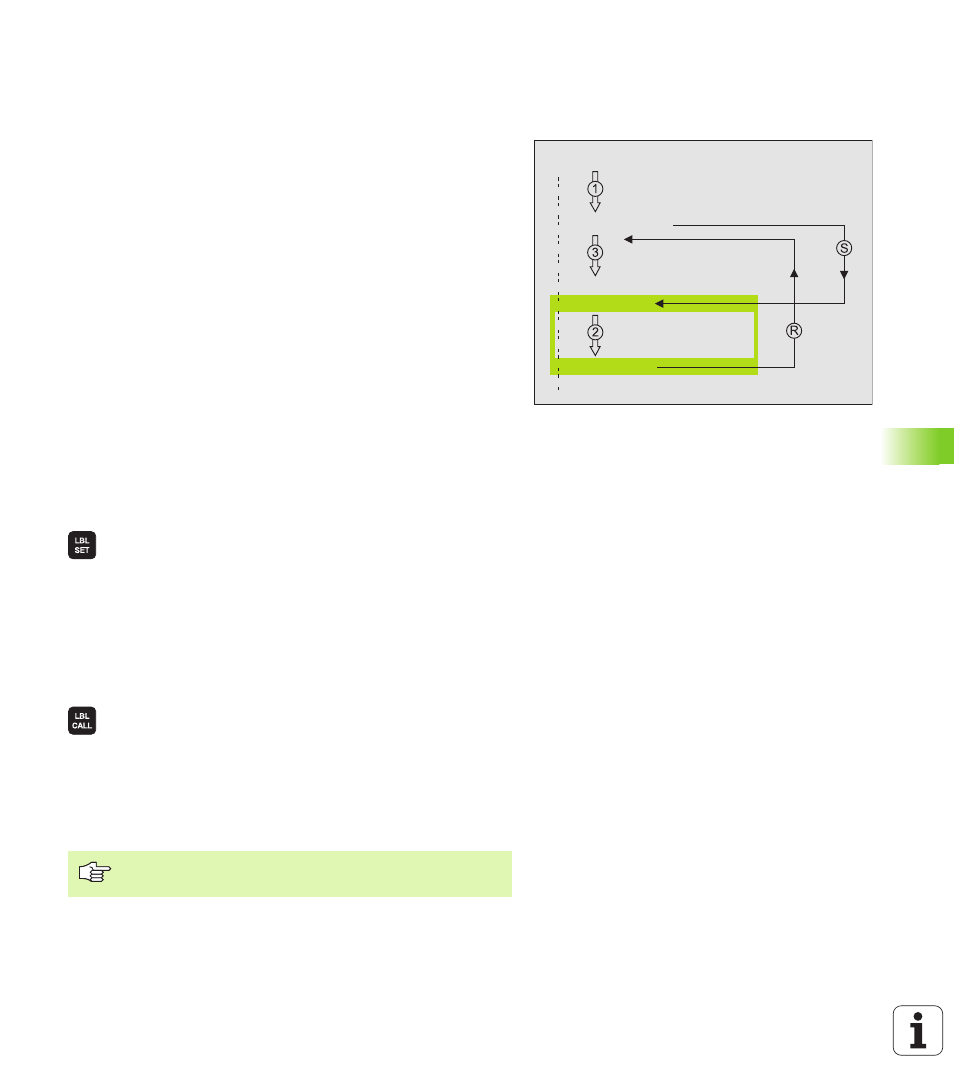

Funcionamiento
1 El TNC ejecuta el programa de mecanizado hasta una llamada a un
subprograma LN,0. n es un número cualquiera de label
2 A partir de aquí el TNC ejecuta el subprograma llamado hasta el
final del subprograma G98 L0
3 Después el TNC prosigue el programa de mecanizado en la frase
que sigue a la llamada al subprograma LN,0
Indicaciones sobre la programación
„ Un programa principal puede contener hasta 254 subprogramas
„ Los subprogramas pueden llamarse en cualquier secuencia tantas
veces como se desee
„ Un subprograma no puede llamarse a si mismo
„ Los subprogramas se programan al final de un programa principal
(detrás de la frase con M2 o M30)
„ Cuando los subprogramas se encuentran en el programa de
mecanizado delante de la frase con M02 o M30, éstos se ejecutan
sin llamada como mínimo una vez
Programación de un subprograma
8 Señalar el comienzo: Pulsar la tecla LBL SET
8 Introducir el número de subprograma con la tecla
END. Si se desea utilizar el nombre del LABEL: Pulsar
la tecla " para cambiar a la introducción de texto
8 Señalar el final: Pulsar la tecla LBL SET e introducir el
número de LBL "0"
Llamada a un subprograma
8 Llamada a un subprograma: Pulsar la tecla LBL CALL
8 Número de label : Introducir el número de label del
subprograma que se desea llamar, confirmar con la
tecla ENT. Si se desea utilizar el nombre del LABEL:
Pulsar la tecla " para cambiar a la introducción de texto
8 Repetición REP : introducir ",0" y confirmar con la tecla
ENT
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
No está permitido L0,0 ya que corresponde a la llamada al
final de un subprograma.
