9.1 La función PLANE: Inclinación
del plano de mecanizado (opción de
-sof
tw
ar
e
1
) 9.1 La función PLANE: Inclinación
del plano de mecanizado
(opción de -software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede defjnir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes
basculantes que estén habilitados realmente en la máquina. Se
dispone de las siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser liberadas por el constructor de la máquina!
La función PLANE se puede ajustar básicamente sólo en
una máquina que disponga al menos de dos ejes
basculantes (mesa y/o cabezal).

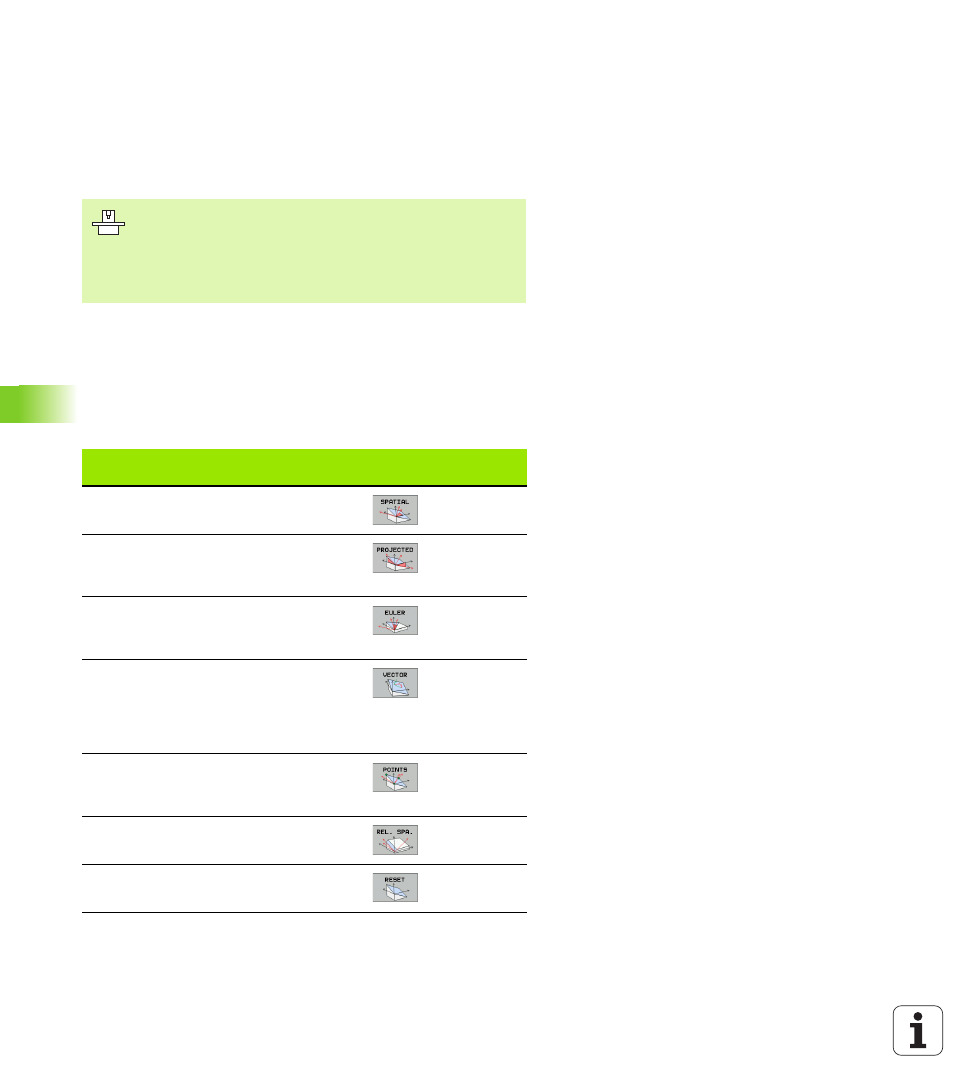

Función
Parámetros
indispensables
softkey Pág.
SPATIAL Tres ángulos espaciales
SPA
, SPB, SPC
Pág. 452
PROJECTED Dos ángulos de proyección
PROPR
y PROMIN asi como un
angulo de rotación ROT
Pág. 454
EULER Tres ángulos Euler:
precesión (EULPR), nutación
(EULNU) y rotación (EULROT), Pág. 456
VECTOR Vector de normales para la
definición del plano y
vector de base para la
definición de la dirección
del eje inclinado X Pág. 458
POINTS Coordenadas de tres
puntos cualquiera del
plano a inclinar Pág. 460
RELATIV Unico ángulo espacial con
efecto incremental Pág. 462
RESET Cancelar la función PLANE Pág. 451
