HEIDENHAIN iTNC 530 (340 49x-02) ISO programming - Manual (Página 302)

302 8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

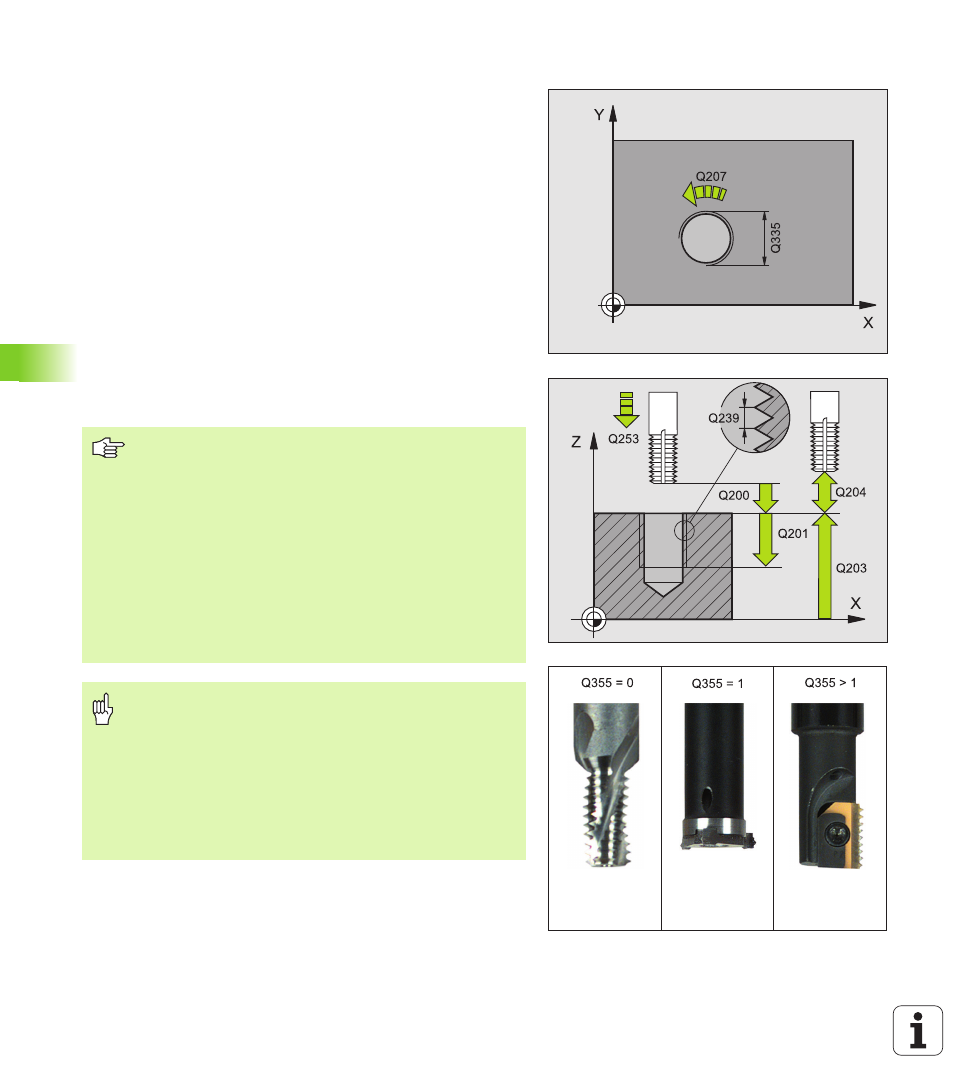

FRESADO DE ROSCA (ciclo G262)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad dada sobre la superficie de la pieza
2 La hta. se desplaza con el avance programado en el
posicionamiento previo sobre el plano de partida. Éste se obtiene
del signo del paso de roscado, del tipo de fresado y del número de
pasos para repasar
3 A continuación la herramienta se desplaza tangencialmente con un
movimiento helicoidal al diámetro nominal de la rosca. En este
caso se lleva a cabo antes del movimiento de aproximación
helicoidal, un movimiento de compensación en el eje de la
herramienta, para iniciar con la trayectoria de roscado en el plano
inicial programado
4 Dependiendo del parámetro para el nº de roscas la hta. fresa la
rosca en un movimiento helicoidal, en varios o en uno contínuo
5 A continuación la herramienta sale tangencialmente desde el
contorno hasta el punto de partida del plano de mecanizado
6 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o - si se ha programado - a la 2ª distancia de
seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad del roscado
determina la dirección del mecanizado. Si se programa la
profundidad = 0, el TNC no ejecuta el ciclo.
El movimiento de desplazamiento en el diámetro de rosca
tiene lugar en semicírculo a partir del centro. Si el diámetro
de la herramienta y el paso en 4 fases son menores que el
diámetro de rosca, se lleva a cabo un preposicionamiento
lateral.
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
