360 8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur

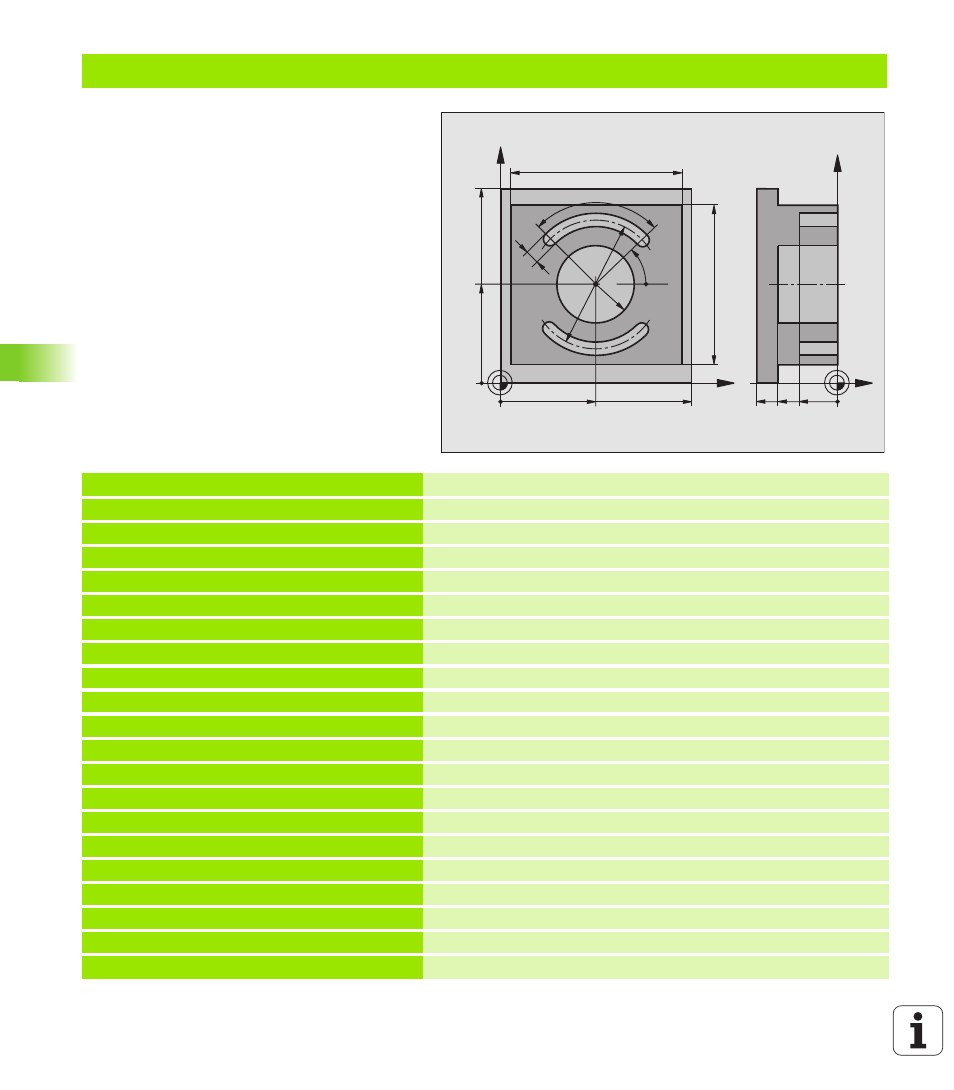

as Ejemplo: Fresado de cajera, isla y ranura
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición pieza bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definición de la hta. para el desbaste/acabado
N40 G99 T2 L+0 R+3 * Definición de la hta. para el fresado de la ranura
N50 T1 G17 S3500 * Llamada a la hta. para Desbaste/Acabado
N60 G00 G40 G90 Z+250 * Desplazar herramienta libremente
N70 G213 ACABADO DE ISLA Definición del ciclo de mecanizado exterior
Q200=2 ;DIST.-SEGURIDAD
Q201=-30 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=5 ;PROFUNDIDAD DE PASO
Q207=250 ;AVANCE FRESADO F
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=20 ;2ª DISTANCIA DE SEGUR.
Q216=+50 ;CENTRO 1ER. EJE
Q217=+50 ;CENTRO 2º EJE
Q218=90 ;1ª LONGITUD LATERAL
Q219=80 ;2ª LONGITUD LATERAL
Q220=0 ;RADIO DE LA ESQUINA
Q221=5 ;SOBREMEDIDA
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
