ESPEJO (ciclo G28)
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
Activación
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la visualización
de estados adicional.
„ Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos fijos.
„ Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.

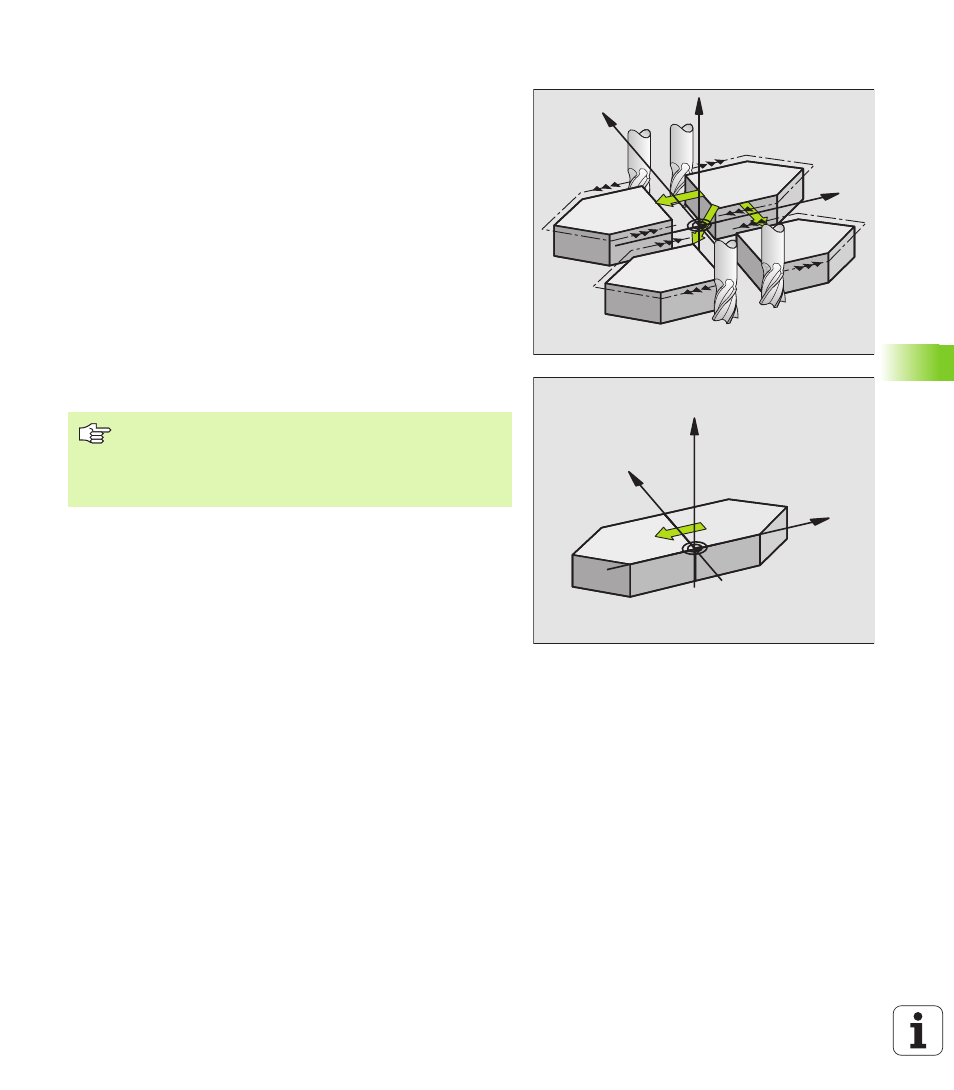

El resultado del espejo depende de la posición del punto cero:
„ El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero
„ El punto cero se encuentra fuera del contorno del espejo: la
trayectoria se prolonga
Y
X
Z
Y
X
Z Si sólo se refleja un eje, se modifica el sentido de
desplazamiento en los nuevos ciclos fijos con números
de 200. En ciclos anteriores de mecanizado, como por ej.
el ciclo G75/G76 FRESADO DE CAJERAS, permanece el
mismo sentido de desplazamiento.
