430 8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas
FIJACION DEL PUNTO DE REFERENCIA
(ciclo G247)

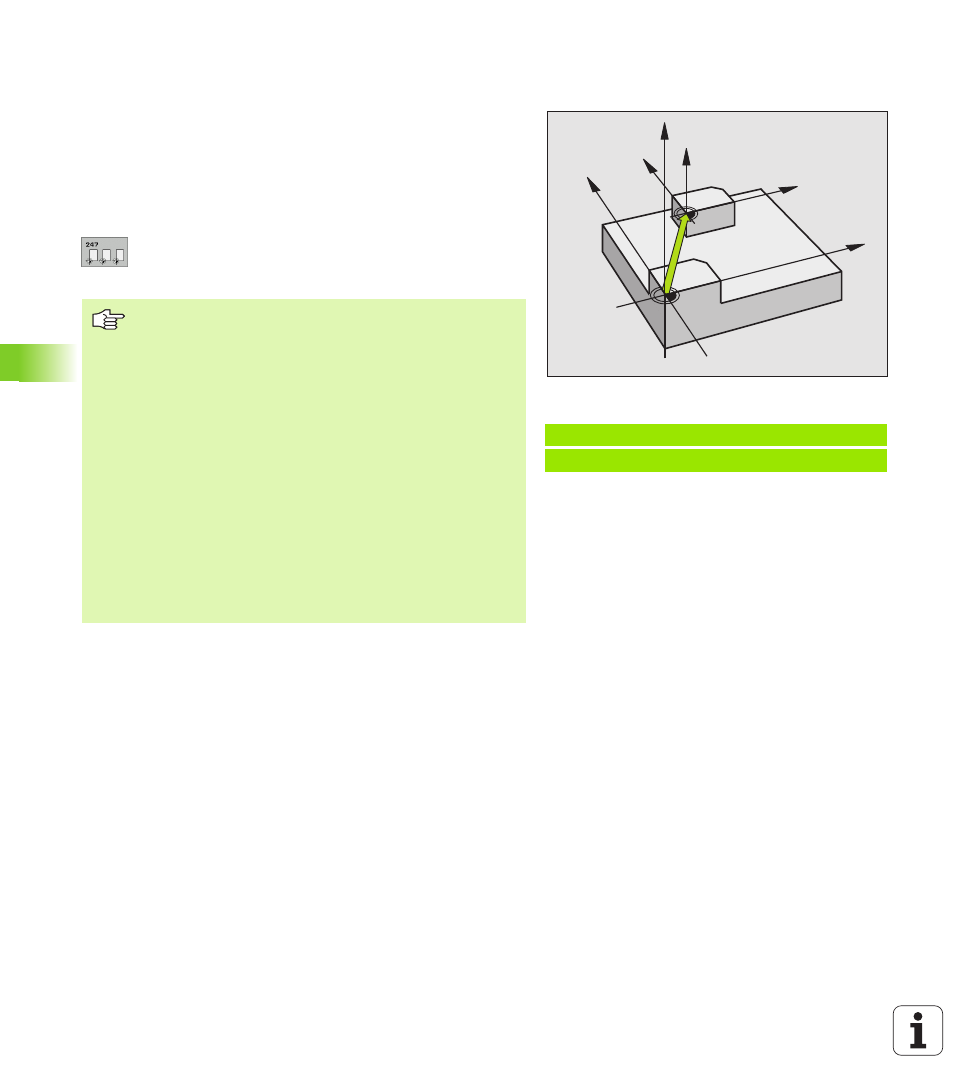

Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero
definido en una tabla de preset como nuevo punto de referencia.
Activación
Después de la definición del ciclo FIJAR PUNTO REFERENCIA todas
las coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo preset.
8 ¿Número para el punto de referencia? : Introducir
número del punto de referencia de la tabla de presets,
que debe ser activado
Visualización de estados
En la visualización de estado el TNC muestra el número de preset
activo tras el símbolo del punto de referencia
Beispiel: Frase NC
N13 G247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO REFERENCIA
Z
Z
X
X
Y
Y
Al activar un punto de referencia de la tabla de presets, el
TNC cancela un desplazamiento activo del punto cero. Las
siguientes transformaciones de coordenadas se
mantienen activas:
„ Ciclo G80 Inclinar plano de mecanizado
„ Ciclo G28, Espejo
„ Ciclo G73, Giro
„ Ciclo G72, Factor de escala
El TNC fija el preset sólo en los ejes, que están definidos
con valores en la tabla de presets. El punto de referencia
de ejes que están marcados con - permanece invariable
Cuando se active el número preset 0 (fila 0), activar
entonces el punto de referencia que se haya fijado por
última vez en modo Manual mediante las teclas del eje.
En el modo de funcionamiento Test del programa no tiene
efecto el ciclo G247.
