8.6 Ciclos SL
ACABADO LATERAL (ciclo G124)
El TNC desplaza la herramienta sobre una trayectoria circular tangente
a los contornos parciales. El acabado de cada contorno parcial se
realiza por separado.
8
¿Sentido de giro ? Sentido horario = -1
Q9:
Dirección del mecanizado:
+1: Giro en sentido antihorario
-1: Giro en sentido horario
8
Profundidad de paso
Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
8
Avance al profundizar
Q11: Avance al profundizar
8
Avance para desbaste
Q12: Avance de fresado
8
Sobremedida de acabado lateral
Q14 (valor
incremental): Sobremedida para varios acabados;
cuando Q14=0 se desbasta la última distancia de
acabado.
Beispiel: Frase NC
N61 G124 ACABADO LATERAL
Q9=+1
;SENTIDO DE GIRO
Q10=+5
;PROFUNDIDAD DE PASO
Q11=100
;AVANCE AL PROFUNDIZAR
Q12=350
;AVANCE DE DESBASTE
Q14=+0
;SOBREMEDIDA LATERAL

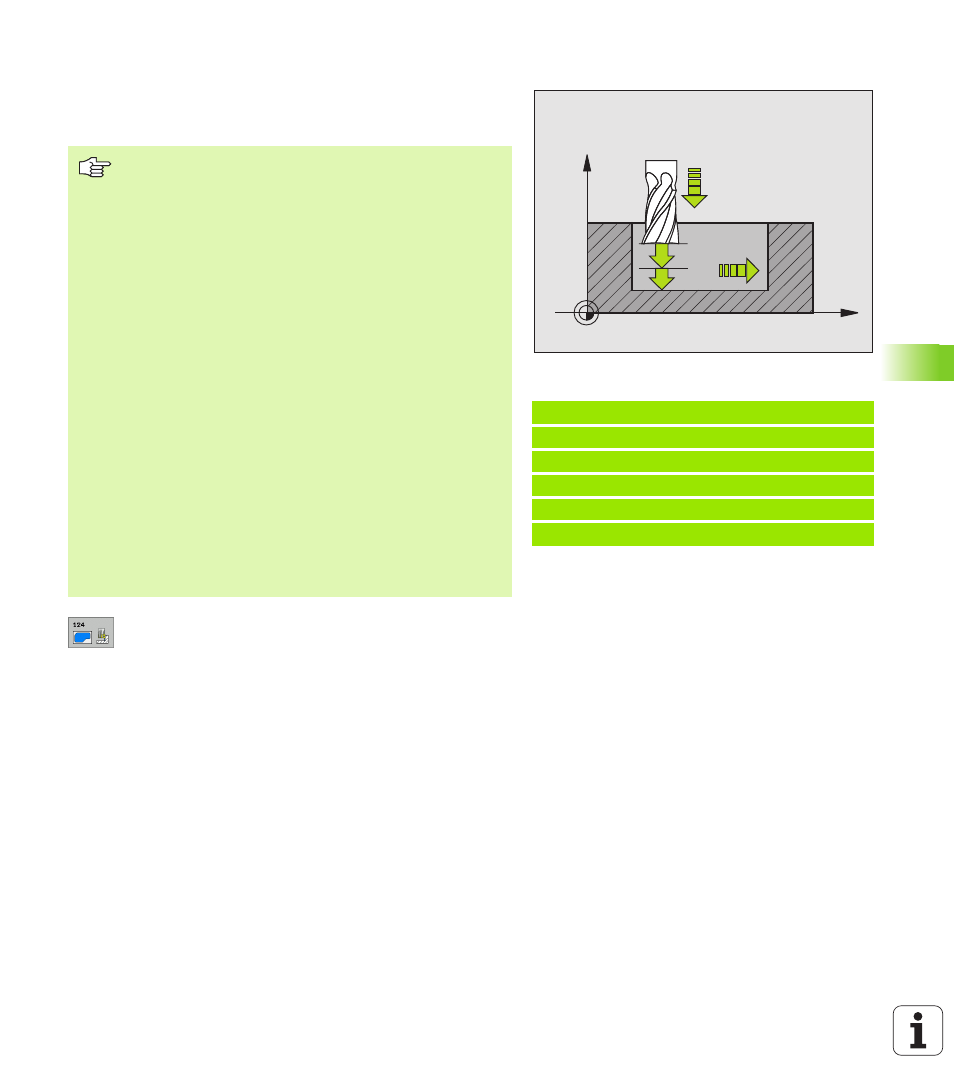

X
Z
Q11
Q12
Q10
Antes de la programación deberá tenerse en cuenta
La suma de la sobremedida del acabado lateral (Q14) y el
radio de la hta. para el acabado, tiene que ser menor que
la suma de la sobremedida del acabado lateral (Q3, ciclo
G120
) y el radio de la hta. de desbaste.
Si se ejecuta el ciclo G124 sin antes haber desbastado con
el ciclo G122, también es válido el cálculo citado
anteriormente; en este caso se introduce "0" para el radio
de la hta. de desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las dimensiones de la
cajera.
También se puede utilizar el ciclo G124 para el fresado de
contornos. Entonces se debe
definir el contorno a fresar como isla individual (sin
limitación de cajeras) e
introducir en el ciclo G120 una sobremedida de acabado
(Q3) mayor que la suma de la sobremedida de acabado
Q14 + radio de la herramienta utilizada
El TNC calcula automáticamente el punto inicial para el
acabado. El punto de arranque depende de los
comportamientos de las posiciones en la cajera y de la
sobremedida programada en el ciclo G120.
