9.4 Definir el plano de mecanizado medi
ant
e
ángulos de Euler: PLANE
EULER

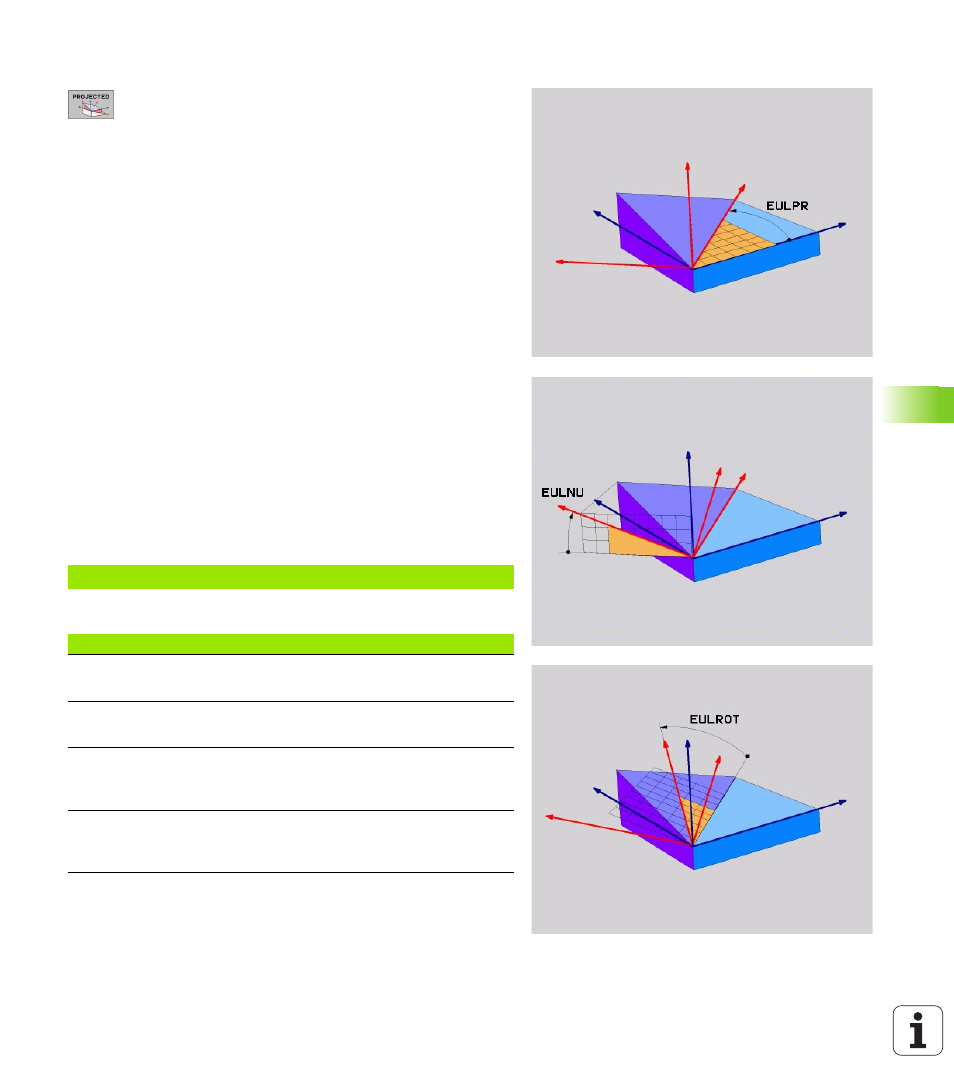

Parámetros de introducción
8 Ang. giro plano principal de coordendas? : ángulo
de giro EULPR sobre el eje Z (ver figura superior
derecha) Atención a:
„ Rango de introducción es -180,0000° a 180,0000°
„ El eje 0° es el eje X
8 ¿Angulo inclinación eje herramienta? : ángulo
inclinado EULNUT del sistema de coordenadas sobre el
eje X rotado mediante el ángulo de precesión (ver
figura del centro a la derecha). Atención a:
„ Rango de introducción es 0° a 180,0000°
„ Eje 0° es el eje Z
8 ¿Angulo ROT del plano inclin.? : Giro EULROT del
sistema de coordenadas inclinado sobre el eje Z
inclinado (corresponde de forma análoga a una
rotación con el ciclo 10 GIRO). Con el ángulo de
rotación es posible determinar de forma sencilla la
dirección del eje X en el plano de mecanizado
inclinado. Atención a:
„ Rango de introducción es 0° a 360,0000°
„ El eje 0° es el eje X
8 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág. 464)
Frase NC
Abreviaturas utilizadas
N50 PLANE EULER EULPR45 EULNU20 EULROT22 ...
Abreviatura Significado
EULER Matemático suizo que definió los llamados
ángulos de Euler
EULPR Angulo de precisión: ángulo que describe el giro
del sistema de coordenadas sobre el eje Z
EULNU Angulo de nutación: ángulo que describe el giro
del sistema de coordenadas sobre el eje X rotado
con el ángulo de precesión
EULROT Angulo de rotación: ángulo que describe el giro
del plano de mecanizado inclinado sobre el eje Z
inclinado
