412 8 Programación: Ciclos
8.8 Ciclos par
a
el planeado

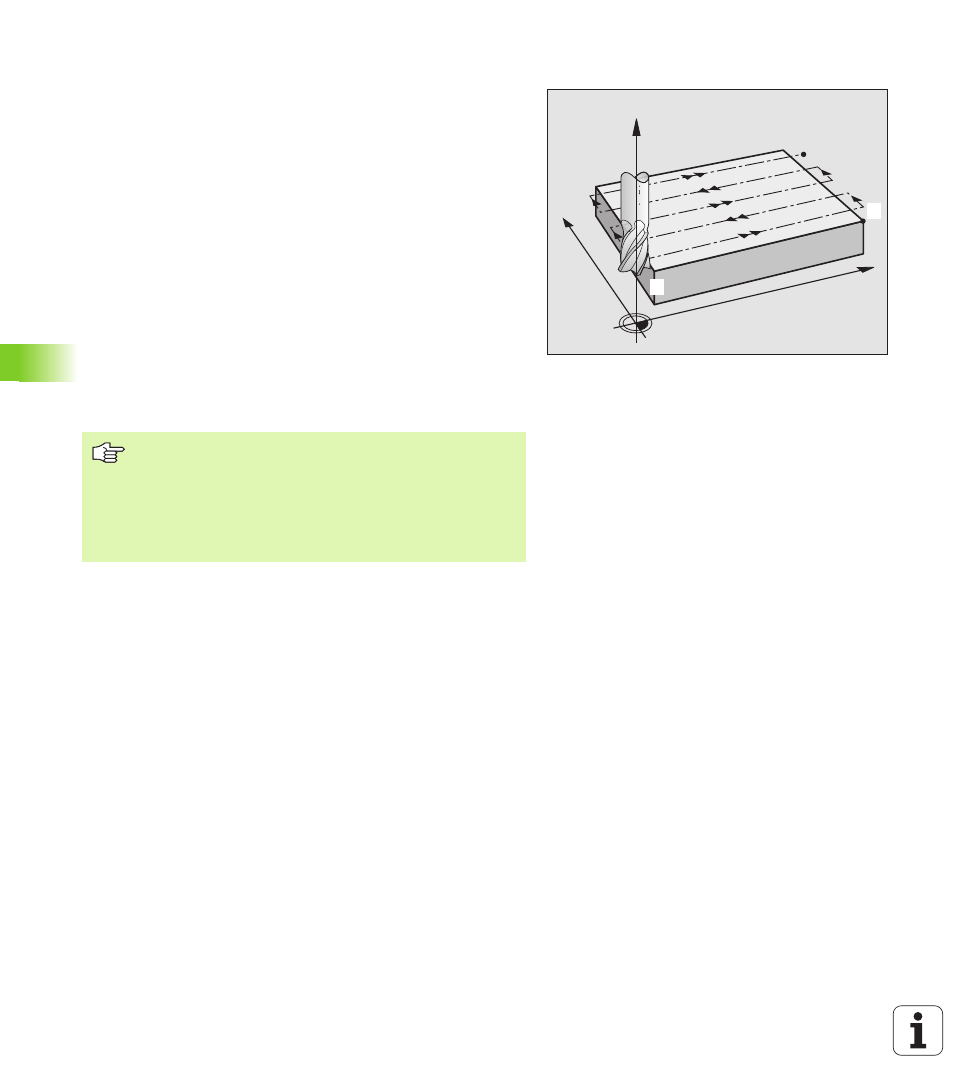

PLANEADO (ciclo G230)
1 El TNC posiciona la hta. en marcha rápida FMAX desde la posición
actual en el plano de mecanizado sobre el punto de partida
1 ; para
ello el TNC desplaza la hta. según el radio de la hta. hacia la
izquierda y hacia arriba
2 A continuación la hta. se desplaza en el eje de la misma en marcha
rápida a la distancia de seguridad y posteriormente con el avance
de profundización sobre la posición inicial programada en el eje de
la herramienta
3 Después la hta. se desplaza con el avance de fresado sobre el
punto final
2 ; el TNC calcula el punto final en base al punto inicial
programado, la longitud y el radio de la hta
4 El TNC desplaza la herramienta con avance de fresado transversal
sobre el punto de partida de la siguiente línea; el TNC calcula este
desplazamiento con la anchura y el número de cortes programados
5 Después la herramienta se retira en dirección negativa al 1er eje
6 El planeado se repite hasta mecanizar completamente la superficie
programada
7 Al final el TNC retira la herramienta en marcha rápida a la distancia
de seguridad
X
Y
Z
11
12
Antes de la programación deberá tenerse en cuenta
El TNC posiciona la herramienta desde la posición actual,
primero en el plano de mecanizado y a continuación en el
eje de la herramienta sobre el punto de partida.
Posicionar previamente la herramienta, de forma que no
se produzca ninguna colisión con la pieza o la sujeción.
