470 9 Programación: Funciones especiales
9.9 F
resado fr
ontal en el plano inclinado
9.9 Fresado frontal en el plano
inclinado
Función
En relación con las nuevas funciones PLANE y M128 se puede realizar
un fresado en frontal en un plano de mecanizado inclinado. Para ello
se dispone de dos posibilidades de definición:
„ Fresado frontal mediante desplazamiento incremental de un eje
basculante
„ Fresado frontal mediante vectores normales (sólo diálogo en
lenguaje conversacional HEIDENHAIN)

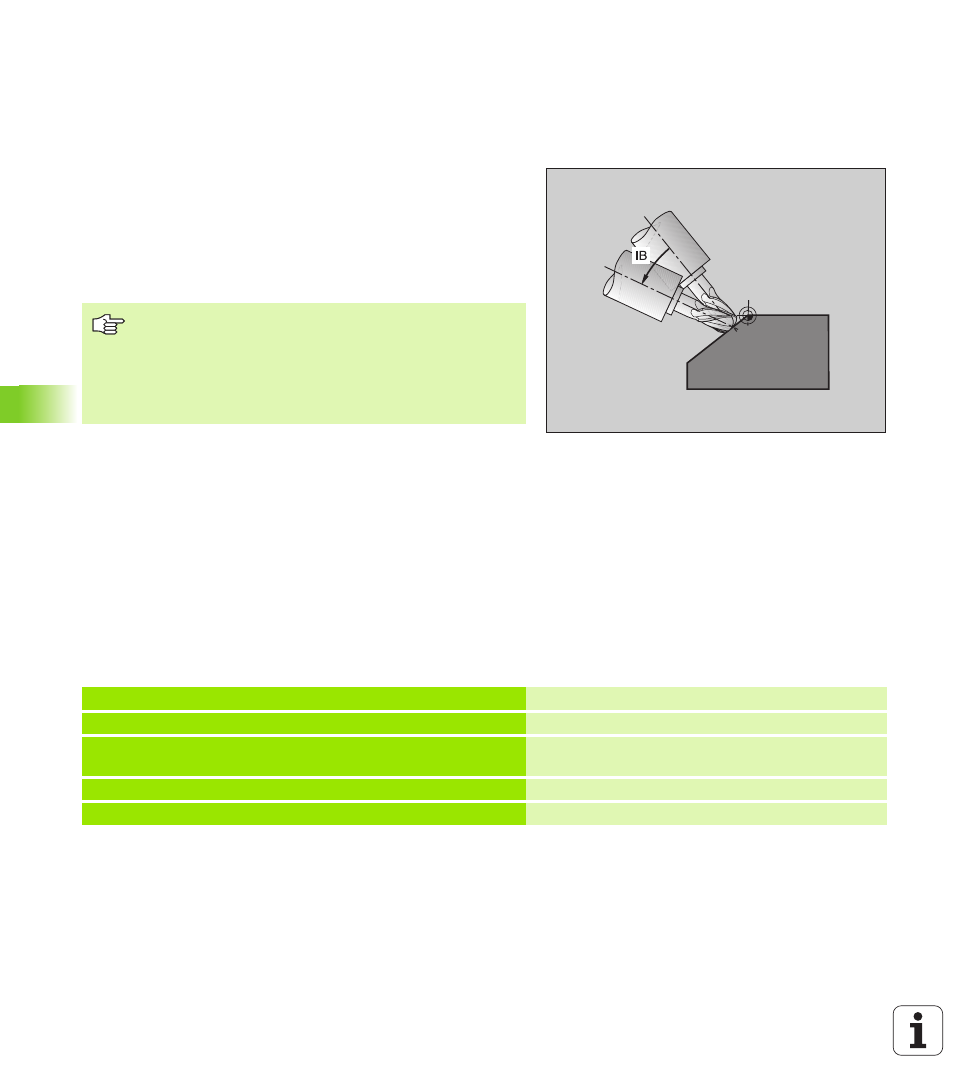

Fresado frontal mediante desplazamiento
incremental de un eje basculante
8 Desplazar herramienta libremente
8 Activar M128
8 Definir una función PLANE cualquiera, teniendo en cuenta el
comportamiento del posicionamiento
8 Mediante una frase L desplazar de de forma incrmental el ángulo
frontal deseado en el eje correspondiente
Ejemplo de frases NC:
El fresado frontal en el plano inclinado sólo funciona con
fresa esférica.
Con cabezas/mesas inclinatorias de 45º se puede definir el
ángulo de picado también como ángulo espacial. Para ello,
utilizar FUNCTION TCPM (sólo diálogo en lenguaje
conversacional HEIDENHAIN).
...
N120 G00 G40 Z+50 M128 * Posicionar a la altura de seguridad, activar M128
N130 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 * Definir y activar la función PLANE
N140 G01 G91 F1000 B-17 * Ajustar ángulo de fresado
... Definir el mecanizado en el plano inclinado
