HEIDENHAIN TNC iTNC 530 217
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
e
s
6.5 Movimientos de trayectoria -
Coordenadas polares
Resumen de las funciones en coordenadas
polares
Con las coordenadas polares se determina una posición mediante un
ángulo H y una distancia R al polo I, J definido anteriormente (véase
"Determinación del polo y del eje de referencia angular", pág. 96).
Las coordenadas polares se utilizan preferentemente para:
„ Posiciones sobre arcos de círculo
„ Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros

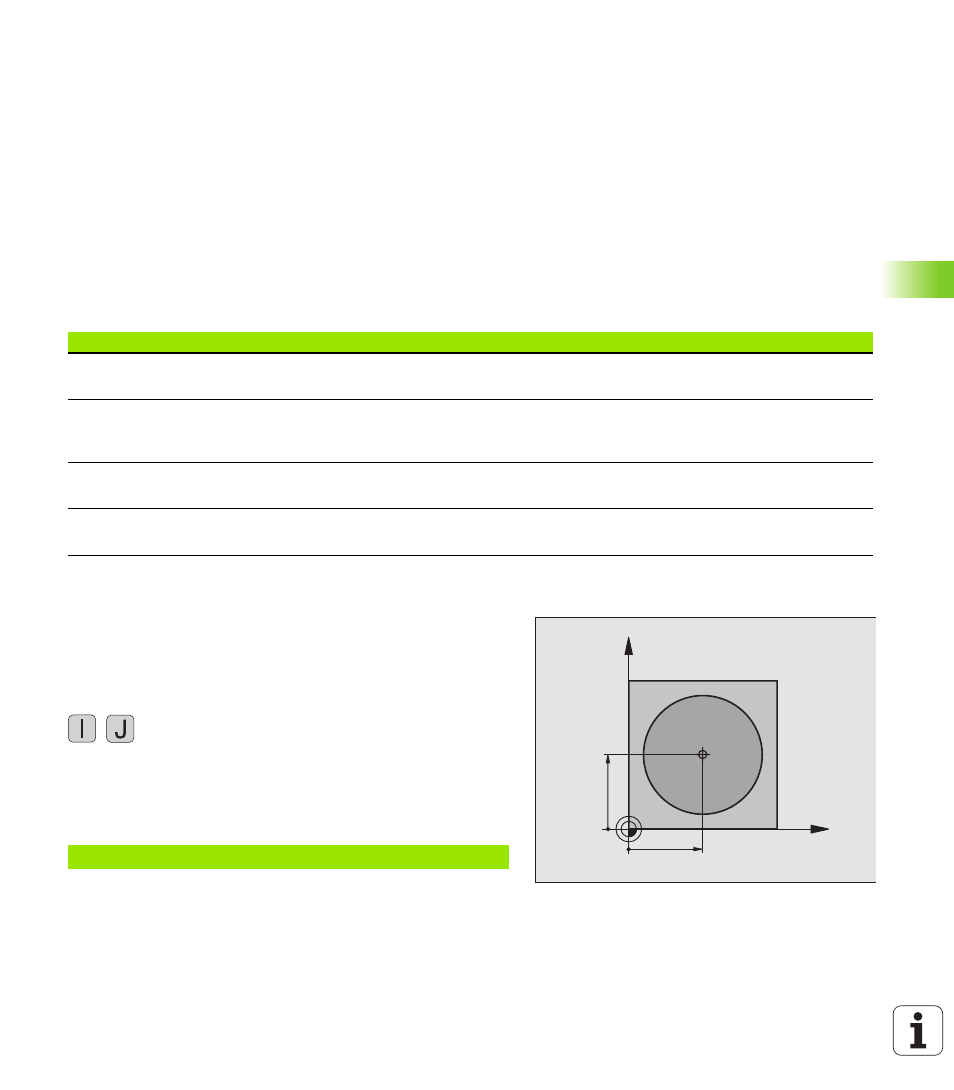

Origen de coordenadas polares: Polo I, J
El polo I, J se puede determinar en cualquier posición del programa de
mecanizado, antes de indicar las posiciones en coordenadas polares.
Para determinar el polo se procede igual que para la programación del
punto central del círculo.
Programación
8 Introducir el polo en coordenadas cartesianas o
para aceptar la última posición programada: introducir
G29
. Determinar el polo antes de programar las
coordenadas polares. El polo se programa sólo en
coordenadas cartesianas. El polo permanece activado
hasta que se determina un nuevo polo.
Ejemplo de frases NC
Movimiento de la hta. Función Introducciones precisas Pág.
Recta con avance
Recta en marcha rápida G10
G11 Radio polar, ángulo polar del pto. final de la
recta Pág. 218
Trayectoria circular en sentido horario
Trayectoria circular en el sentido contrario a las
agujas del reloj G12
G13 Ángulo en polares del punto final del círculo Pág. 218
Trayectoria circular en relación a la dirección de
giro activada G15 Ángulo en polares del punto final del círculo Pág. 218
Trayectoria circular tangente al tramo anterior
del contorno G16 Radio polar, ángulo polar del punto final del
círculo Pág. 219
N120 I+45 J+45 *
X
Y
X=I
Y=J
