130 4 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets
4.5 Gráfico de pr
ogr
a
mación

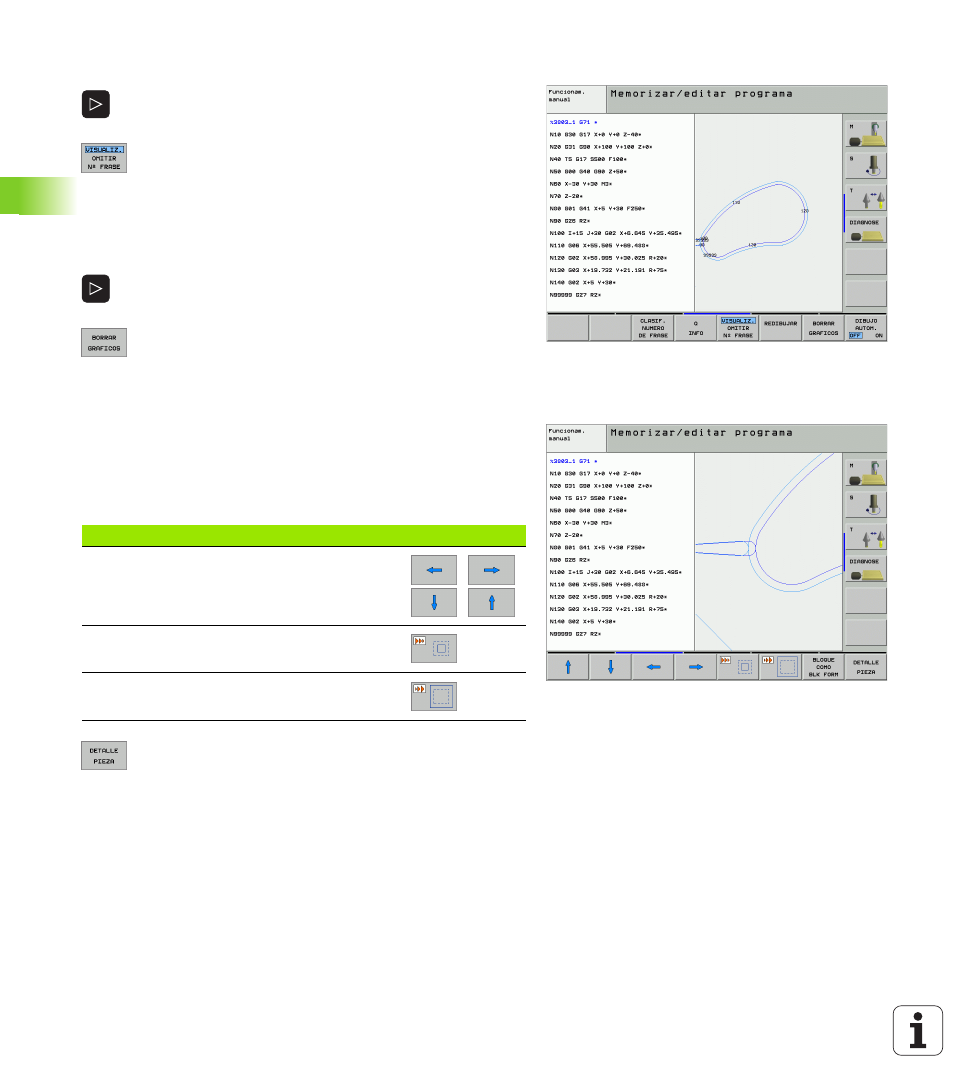

Visualizar y omitir números de frase
8 Conmutar la línea de softkeys: véase figura arriba
dcha.
8 Para visualizar nums. frase: Fijar la softkey
VISUALIZAR OMITIR NÚM. FRASE en VISUALIZAR
8 Para visualizar núms. frase: Fijar la softkey
VISUALIZAR OMITIR NÚM. FRASE en OMITIR
Borrar el gráfico
8 Conmutar la línea de softkeys: véase figura arriba
dcha.
8 Borrar el gráfico: Pulsar la softkey BORRAR GRAFICO
Ampliación o reducción de una sección
Se puede determinar la vista de un gráfico. Con un margen se
selecciona la sección para ampliarlo o reducirlo.
8 Seleccionar la carátula de softkeys para la ampliación o reducción de
una sección (segunda carátula, véase fig. centro dcha.)
De esta forma se disponde de las siguientes funciones:
8 Con la softkey SECCIÓN DE BLOQUE aceptar el
campo seleccionado
Con la softkey BLOQUE COMO BLK FORM se genera de nuevo la
sección original.
Función softkey
Seleccionar el margen y desplazarlo. Para
desplazar mantener pulsada la softkey
correspondiente
Reducir margen - para reducirlo mantener
pulsada esta softkey
Ampliar margen - para ampliarlo mantener
pulsada esta softkey
