HEIDENHAIN iTNC 530 397
8.6 Ciclos SL

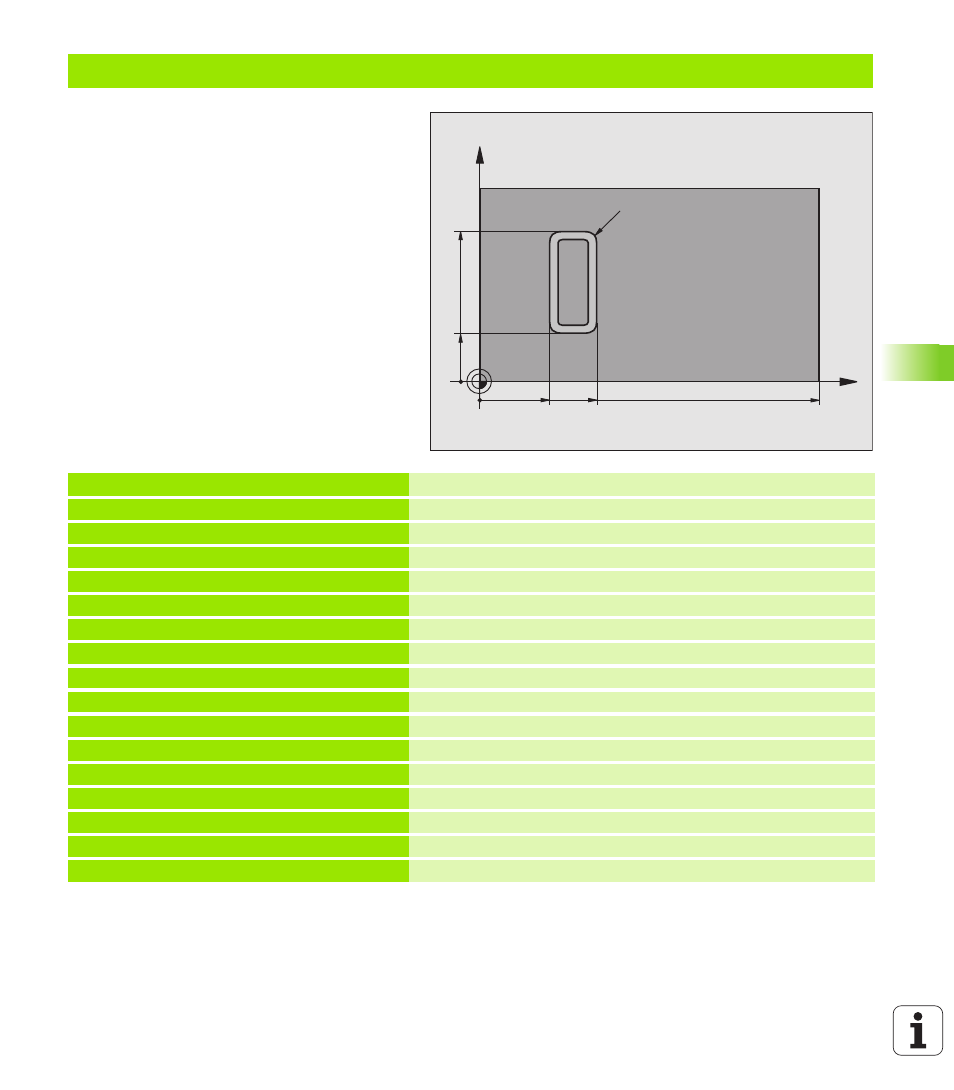

Ejemplo: Superficie cilíndrica con ciclo G127
Nota:
„ Cilindro fijo central en la mesa circular
„ El punto de ref. está en el centro de la mesa
giratoria
%C27 G71 *
N10 G99 T1 L+0 R3,5 * Definición de la herramienta
N20 T1 G18 S2000 * Llamada a la hta., eje de la hta. Y
N30 G00 G40 G90 Y+250 * Desplazar herramienta libremente
N40 G37 P01 1 * Determinar el subprograma del contorno
N70 G127 SUPERFICIE CILÍNDRICA Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DIST.-SEGURIDAD
Q10=4 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE MEDICIÓN
N60 C+0 M3 * Posicionamiento previo de la mesa giratoria
N70 G79 * Llamada del ciclo
N80 G00 G90 Z+250 M2 * Desplazar libremente la herramienta, final del programa
C
Z
157
60
30
20
R7,5
50
