Trayect. circular G02/G03/G05 con radio
determinado
La herramienta se desplaza según una trayectoria circular con radio R.
Sentido de giro
„ En sentido horario: G02
„ En sentido antihorario: G03
„ Sin entrada de dirección de giro: G05. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
Programación
8 Introducir las coordenadas del punto final del arco del
círculo
8 Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
Si es preciso:
8 Avance F
8 Función auxiliar M

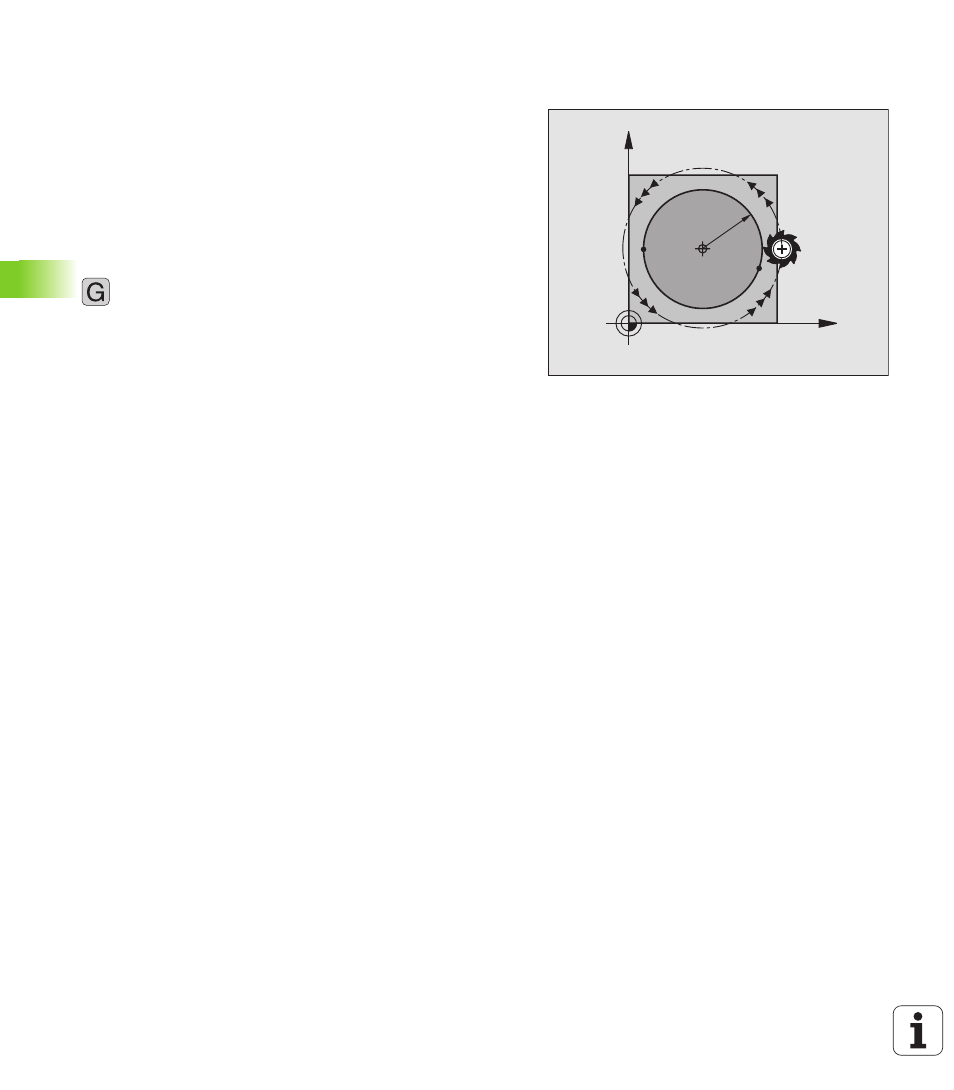

Círculo completo
Para un círculo completo se programan dos frases CR sucesivas:
El punto final de la primera mitad del círculo es el pto. de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
