ND 1200 QUADRA-CHEK 83
2.2 Instalación de los element
o
s
Conexión de los encoders
Los encoders de eje se conectan en los conectores de interface en la
parte posterior del ND 1200. Son disponibles muchos interface para
poder adaptar una gran variedad de encoders que se pueden utilizar
junto con el ND 1200. El tipo y número de conectores para encoders
de eje es variable según la aplicación. El ND 1200 mostrado en este
foto incluye conectores para los ejes X, Y y Q. Las entradas de los
encoders, en el momento de la compra se especifican como análogo
o TTL y no se pueden cambiar en campo.
Los puntos de conexión de encoders son:
Para conectar los cables de encoder:
U Asegurar que el ND 1200 esté apagado.
U Conectar los encoders de eje de manera segura en sus conectores.
Junto a cada conector se encuentra una indicación del eje. Si los
conectores disponen de tornillos de fijación no forzarlos.

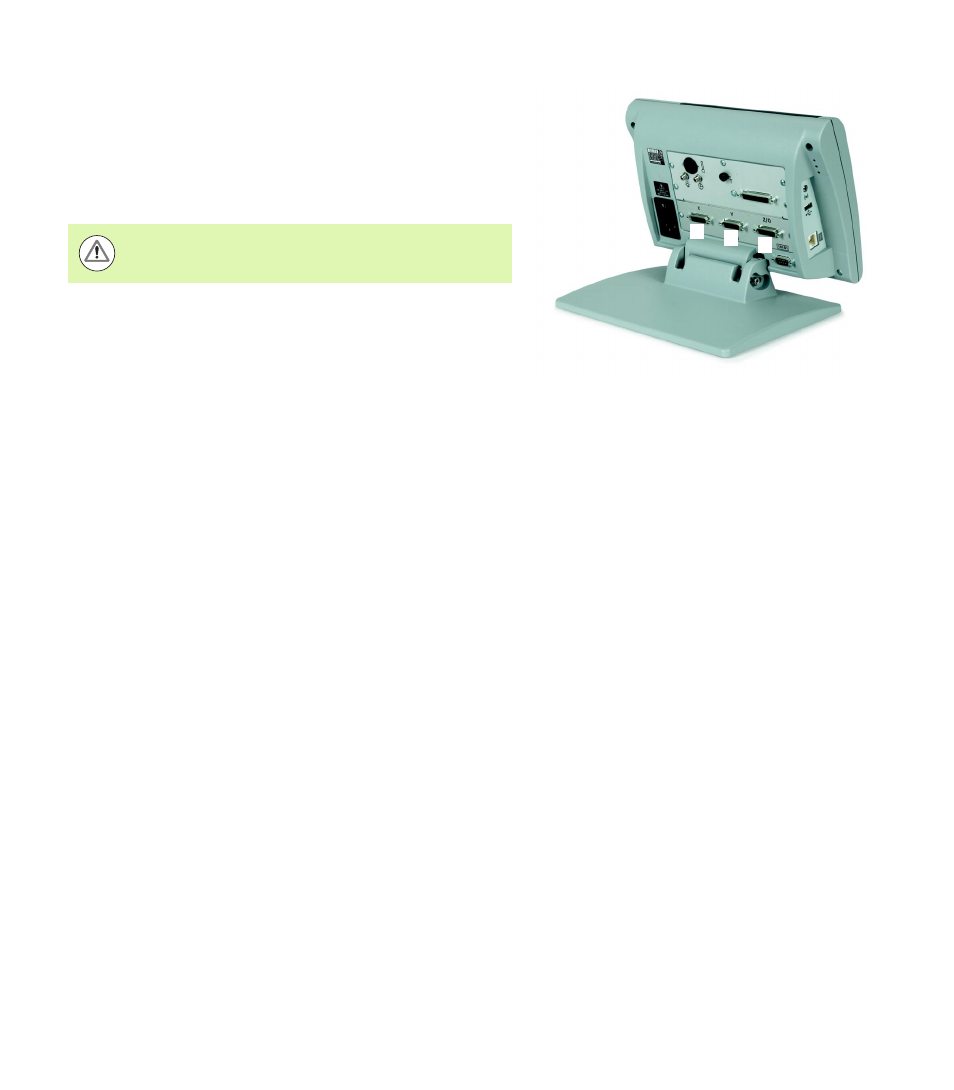

Conectores de los encoders de eje
1
2
3
No colocar los cables de encoder en zonas de paso o
donde pueden representar un peligro de caída
1 Eje X
2 Eje Y
3 Eje Z/Q
