.4 Medición de car
a
ct
erísticas de pieza
Medir características
El ND 1200 mide las características punto, línea, distancia y ángulo.
Para medir una característica con anotación posterior (Ver
"Seleccionar la anotación deseada" en la página 32):
U Pulsar la tecla MEDICIÓN de la característica deseada.
U Palpar los puntos requeridos
U Pulsar la tecla FINALIZAR.
Auto-repetición
Con auto-repetición se pueden medir varias características del mismo
tipo (p. ej., una serie de círculos). Pulsar dos veces la tecla MEDICIÓN
de la característica deseada para activar la función auto-repetición. Por
ejemplo, para medir una serie de círculos pulsar dos veces la tecla
MEDICIÓN CÍRCULO. Al seleccionar auto-repetición, la pantalla Palpar
característica se convierte en la pantalla Palpar característica. Por
ejemplo, la pantalla Palpar Círculo se convierte en la pantalla Palpar
círculos como se muestra más abajo.
Para acelerar mediciones repetitivas se puede utilizar auto-repetición
y anotación previa. Por ejemplo, para la medición de una docena de
círculos el usuario debe pulsar la tecla MEDICIÓN CÍRCULO antes de
medir cada círculo y pulsar la tecla FINALIZAR para cada medición.
Para las mismas mediciones utilizando auto-repetición y anotación
previa, el usuario antes debe pulsar dos veces la tecla MEDICIÓN
CÍRCULO y una vez la tecla FINALIZAR después de haber medido los
12 círculos. Pulsando la tecla FINALIZAR, se desactiva la función auto-
repetición.

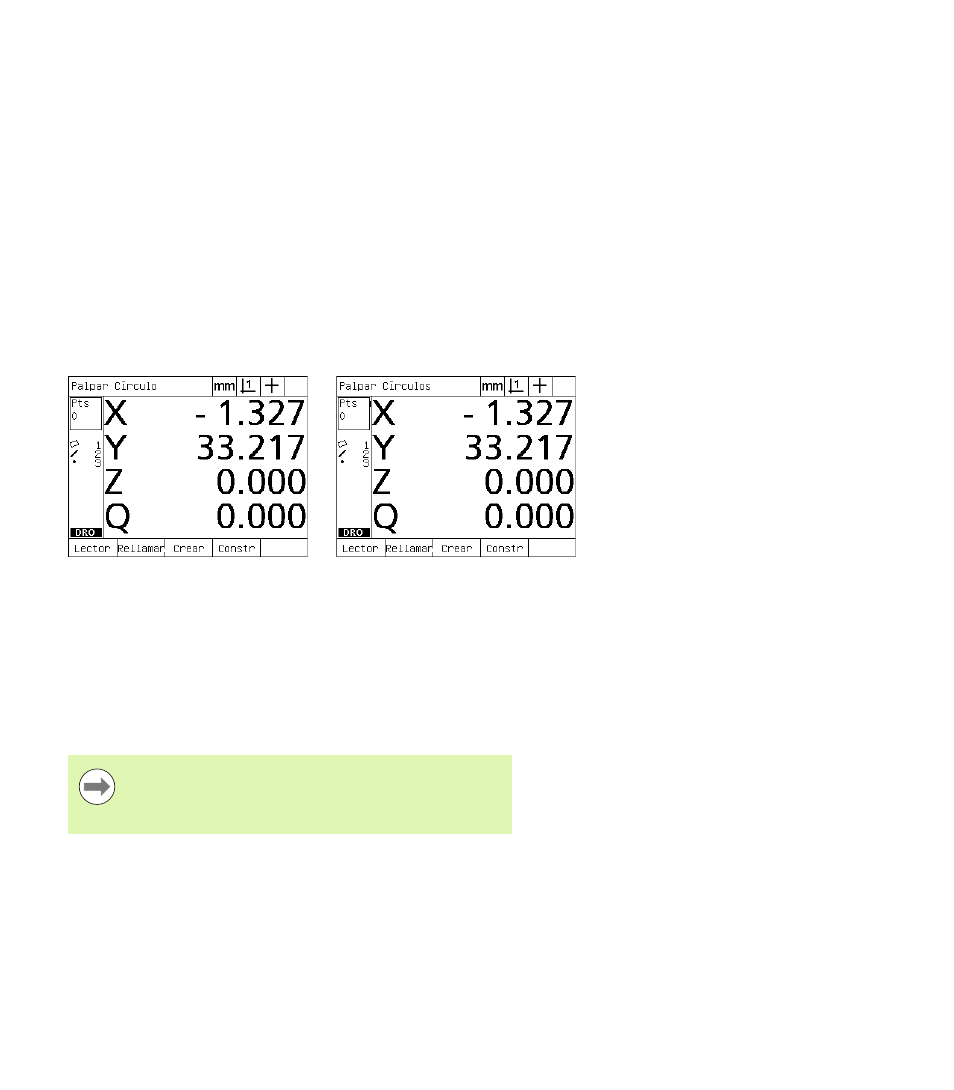

Pantalla Palpar Círculo Pantalla Palpar Círculos
Las páginas siguientes contienen ejemplos para las
mediciones utilizando cruzetas para palpar puntos sobre la
pieza 2D de demostración que se suministra con cada
ND 1200.
